Что такое контрольно-измерительные машины (координатно-измерительные машины)?
Контрольно-измерительные машины (машины - КИМ) –это устройство для измерения геометрических характеристик объекта. Машина может управляться вручную оператором или автоматизировано персональным компьютером, оснащенным рядом программ по проведению измерений изделий различной формы и обработке собранных данных."
Принцип работы координатно-измерительной машины КИМ
Принцип работы координатно-измерительной машины КИМ заключается в последовательном нахождении координат точек, предварительно заданных специалистом или интегрированной программой.
Например, программное обеспечение PolyWorks Inspector используется с контактными и бесконтактными измерительными системами.
В основе PolyWorks|Inspector лежит мощный механизм проверки с параметрической обработкой данных, сертифицированными математическими алгоритмами и широкими возможностями визуальной и звуковой обратной связи.
Он позволяет пользователям извлекать значимую информацию из данных своих 3D-измерений, автоматизировать процесс проверки при измерении более чем одной детали и структурировать презентацию результатов измерений для облегчения цифрового сотрудничества в масштабах предприятия.
КИМ подразделяются на стационарные и портативные.
Что из себя представляет стационарная координатно- измерительная машина КИМ? (EXPERT METROLOGY):
Традиционная «мостовая» КИМ является трехосевой с X, Y и Z осями. Оси ортогональны друг к другу и образуют обычную трехмерную систему координат. Каждая ось имеет свой масштаб, что определяет расположение этой оси. Машина считывает данные с сенсорного датчика, по указанию оператора или компьютера. Затем машина использует X, Y, Z координаты каждой из этих точек, чтобы определить размер и расположение. Как правило, точность измерений координатной машины порядка микрон, или микрометров, что составляет одну миллионную часть метра.
Отличительные особенности КИМ EXPERT METROLOGY:
- Трехосный привод оснащен прямоугольной направляющей с продуманной конструкцией, а так называемые различные «уникальные» и «запатентованные» и даже странные многоугольные конструкции направляющих забрасываются, возвращаясь к природе.
- Две колонны измерительной машины имеют двухслойную конструкцию, чтобы полностью снизить влияние на точность измерительной машины изменения внешней температуры и системы подачи воздуха кондиционера, чтобы обеспечить более мощную адаптацию измерительной машины к окружающей среде.
Отметим, что надежность КИМ зависит от жесткости конструкции, которая не искажается во времени или из-за условий окружающей среды.
Где используют стационарные контрольно (координатно) – измерительные машины.
Сферы применения:
- Станкостроение
- Машиностроение
- Автомобилестроение
- Университеты / Исследовательские центры
- Медицина
- Электроника
Что из себя представляет портативная контрольно (координатно) измерительная машина?

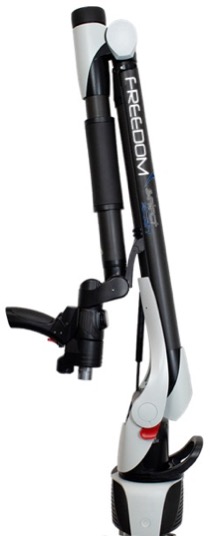

К портативным координатно-измерительным машинам обычно относят так называемый манипуляторы типа «Рука».
Из чего состоит портативная координатно-измерительная машина типа «рука»:
Внешне – это довольно простая и переносная конструкция, состоящая из устойчивой части – треноги, магнитного или вакуумного основания, нескольких шарнирно-сочлененных трубок/колен и рукоять, на которой и размещена измерительная головка. - Трубки измерительной руки изготовлены из углеволокна авиакосмического класса. Использование такого материала обусловлено высокой прочностью, малым весом, термо- устойчивы. Данная часть может варьироваться по длине, в зависимости от объекта.
- Противовес. Наличие противовеса на приборе уменьшает утомляемость оператора, обеспечивая легкость управления в любом положении.
- Устройство блокировки. Надежно закрепляет «руку», когда она не используется. Позволяет фиксировать прибор в любом заданном положении.
- Ручка для переноски. Безопасная точка подъема для удобства переноски аппарата.
- Универсальная система крепления магнитная, вакуумная, стенд или штатив.
- Вращающаяся рукоятка. Низкий̆ коэффициент трения для улучшения эргономичности, снижения нагрузки и усталости оператора
- Вращающаяся часть. Вращение на 360 градусов всех основных осей без ограничений.
Внешне – это довольно простая и переносная конструкция, состоящая из устойчивой части – треноги, магнитного или вакуумного основания, нескольких шарнирно-сочлененных трубок/колен и рукоять, на которой и размещена измерительная головка.
Преимущества портативной координатно-измерительной «руки»:
- Высокая точность и скорость сбора данных экономит время и деньги
- Оптимизировано для сканирования сложных поверхностей
- Разработано для использования в цеховых и полевых условиях
- Повышенная температурная стабильность и нулевое время разогрева
- Быстрая и простая установка “plug-and-play”
- Короткий период обучения
Виды сканирования. Контактное и бесконтактное сканирование
В зависимости от задач, требуется контактное или бесконтактное сканирование. Измерительные датчики отличаются по принципу действия (электро-контактные, индукционные, оптические, ёмкостные, пьезометрические, тензометрические), выходному сигналу (аналоговые, дискретные), способу измерения (контактные, бесконтактные), типу измерения (сканирующие, триггерные) и другие
Система контактного (тактильного) сканирования.
Контактные измерительные датчики позволяют выполнять измерения в отдельных точках, что делает их идеальным средством для измерений на 3-мерных деталях известной геометрии. Сканирующие датчики способны считывать каждую секунду координаты нескольких сотен точек, что дает возможность измерять параметры формы элемента, а также размер и положение
Особенности контактного измерения
- Контактное сканирование в основном применяется для измерения геометрически простых объектов небольшого размера.
- Весь процесс сканирования предмета контактным типом довольно длительный по времени.
Бесконтактная система сканирования

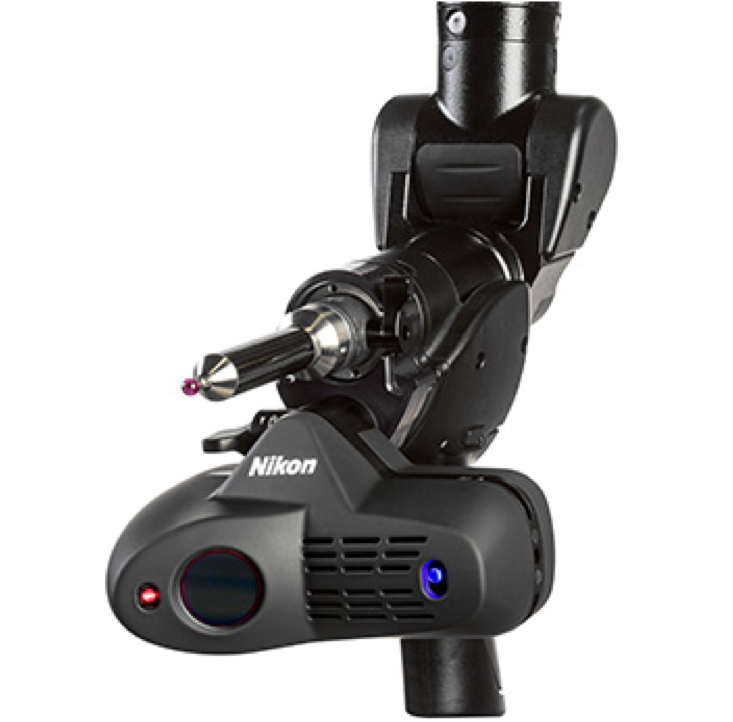

Бесконтактная система представлена лазерным сканером, который получая данные отраженного излучения, формирует сканы.
Данный вид сканирования является более распространенным и экономически выгодным. Бесконтактная система сканирования расширяет возможности традиционного контроля и повышает производительность.
Особенности
- Бесконтактное лазерное сканирование позволяет оцифровывать объекты с практически любым типом поверхности в произвольной форме
- Доступны для сканирования объекты крупных размеров
- Возможность применения на большом разнообразии материалов
- Реверс-инжиниринг
- Сканирование детали с сильными цветовыми переходами
Наша компания располагает всеми типами координатно-измерительных машин. Мы имеем серьезный опыт поставок данного вида оборудования.
В зависимости от задач и потребностей заказчика, наши специалисты подберут самый лучший вариант отвечающий заявленным требованиям
