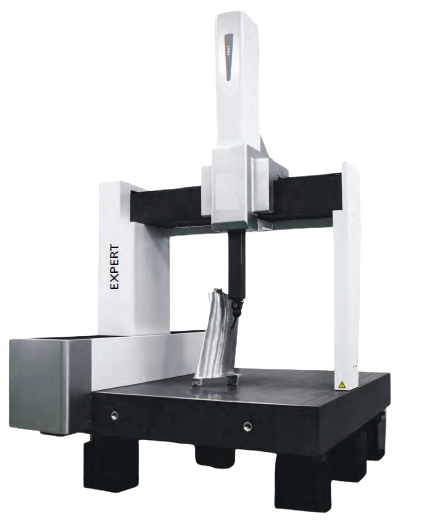

Обзор машины
Классическая конструкция координатно-измерительной машины имеет широкое пространство для загрузки и разгрузки. Само-адаптирующаяся металлическая фрикционная система передачи с запатентованной технологией эффективно улучшает динамические характеристики измерительной машины, особенно подходит для применения сканирующей и измерительной системы.
Прямоугольная направляющая
Особенности
1. Трехосный привод оснащен прямоугольной направляющей с продуманной конструкцией, а так называемые различные «уникальные» и «запатентованные» и даже странные многоугольные конструкции направляющих забрасываются, возвращаясь к природе. Модель коррекции ошибки прямоугольной направляющей проста и практична; форма является наиболее распространенной формой в высокоточной измерительной машине.
2. Длинная ось принята с самой идеальной трехкоординатной системой передачи, признанной в настоящее время промышленностью --- металлическая фрикционная передача. По сравнению с такими зубчатыми передачами, как обычный зубчатый ремень и зубчатая рейка, эффективность профиля зуба полностью исключается, что обеспечивает более устойчивую передачу, эффективно устраняет удары машины, вызванные гибким телескопированием зубчатого ремня, и улучшает передачу. жесткость измерительной машины для достижения лучших возможностей запуска, остановки и позиционирования, что является идеальным выбором для высокоточных сканирующих измерений
Металлическая фрикционная передача
3. Конструкция компоновки пневмоподшипника окружающего типа унифицирована для трехосных колес, и используется пневмоподшипник с предварительным сжатием и высокой жесткостью воздушной мембраны. Путем сравнения с другой компоновкой и окружающей компоновкой со всех сторон сила предварительного сжатия для каждого воздушного подшипника может реализовать индивидуальный контроль и взаимное невмешательство, чтобы каждый воздушный подшипник мог работать в наиболее идеальном состоянии.
Воздушный подшипник с расположением
окружения со всех сторон
4. Две колонны измерительной машины имеют двухслойную конструкцию, чтобы полностью снизить влияние на точность измерительной машины изменения внешней температуры и системы подачи воздуха кондиционера, чтобы обеспечить более мощную адаптацию измерительной машины к окружающей среде.
Мощный дизайн, адаптируемый к окружающей среде
5. Совершенно новая конструкция пьедестала измерительной машины полностью совместима с высокоэффективной системой пассивной виброизоляции или системой виброизоляции с положительной воздушной вибрацией, чтобы удовлетворить потребность в использовании предприятия с сильным источником землетрясения и измерениями в режиме реального времени.Технические характеристики
Диапазон |
Ось X | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 |
Ось Y | 1200 | 1500 | 1200 | 1500 | 2200 | 2500 | 3000 | 1500 | 2200 | 2500 | 3000 | 2200 | 2500 | 3000 | |
Ось Z | 700 | 700 | 800 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
Размеры (мм) | Длина | 2200 | 2500 | 2200 | 2500 | 3580 | 3880 | 4380 | 2500 | 3580 | 3880 | 4380 | 3580 | 3880 | 4380 |
Ширина | 1685 | 1685 | 1885 | 1885 | 1885 | 1885 | 1885 | 2085 | 2085 | 2085 | 2085 | 2385 | 2385 | 2385 | |
Высота | 2930 | 2930 | 3130 | 3130 | 3130 | 3070 | 3070 | 3530 | 3530 | 3470 | 3470 | 3470 | 3470 | 3470 | |
MPEe | мкм | 1,4+л/350~2,3+л/300 | 1,7+л/350~2,7+л/300 |
2,1+л/350~3,1+л/300 |
3,1+л/350~3,9+л/300 |
||||||||||
Давление воздуха | МПа |
0,6 ~ 1,0 |
|||||||||||||
Макс. Загрузка | Кг | 1000 | 1000 | 1500 | 1500 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 |
Масса | Кг | 2600 | 3000 | 2900 | 3300 | 4200 | 5900 | 5900 | 3600 | 4600 | 5500 | 6500 | 5900 | 6500 | 7400 |
