Рентгеновский беспроводной цифровой детектор DXR

Цифровые детекторы рентгеновского излучения

Основываясь на проверенном опыте Waygate Technologies в области промышленной радиографии и подкрепленном историями успеха различных клиентов в различных сегментах, разработка наших новейших беспроводных цифровых рентгеновских детекторов является логическим продолжением нашего портфолио продуктов.

DXR75P-HR обеспечивает высокое разрешение пикселя 75 микрон, необходимое для различения мелких деталей в критически важных приложениях, а также поддерживает стандарт ISO 17636-2 класса B для контроля сварных швов, предлагая точное изображение, соответствующее самым строгим стандартам для обеспечения как качества, так и безопасности.

Прочные внутри и снаружи, детекторы DXR140P-HC обеспечивают высокое качество и точность проверки мелких деталей, а также всю портативность, необходимую выездным инспекторам.

Новый 140-микронный рентгеновский беспроводной цифровой детектор DXR140P-HC

Основные характеристики:

• Детектор c технологией a-Si TFT
• 140 мкм размер пикселя  (разрешающая способность 3,57 пар линий/мм)
• Разрядность 16-бит с полными 60k уровнями оттенков серого
• GOS * сцинтиллятор высокой чувствительности к дозе. Материал оксисульфид гадолиния (GadOx).
• Уменьшенное время экспозиции на 40% по сравнению с более высоким SNR (отношением сигнал шум) для равной дозы рентгеновского излучения

Технические характеристики:

• Размер детектора 410x470 мм (16x18,5”)
• Активная область 353x424 мм (14x17”)
• Количество пикселей 2520 x 3032
• Расстояние от края 35 мм (1,3 ”- снизу), 32 мм (1,2” - слева) *GOS,
• Связь: проводная  или беспроводная (расстояние до 100 м / 330 футов)
• Блок питания проводной с SCU и беспроводной с аккумулятором (2 шт., с возможностью экстренной замены)
• Время работы (от батареи) до 8 часов (в режиме работы) - 9 часов (в режиме ожидания)
• Уникальная внутренняя экранирующая электроника, улучшающая срок службы детектора
• Вес (включая защитный чехол) 9 кг (24 фунта)
• Маркировка IP * IP65 и IP67

Соответствие DICONDE ,ISO, ASTM, ASME, JIS, KS

Карта битых пикселей и пространственное разрешение соответствуют ASTM E2597
Радиационная стойкость 1k Гр (поглощенная доза), увеличивая срок службы детектора!

Рентгеновский беспроводной цифровой детектор DXR140P-HC поставляется только в ударопрочном чехле.

• оранжевый анодированный ударопрочный чехол с резиновыми защитными углами
• дополнительная амортизация
• дополнительная боковая защита для рассеянных рентгеновских лучей
• специальные отверстия для ремней / лент быстрое позиционирование
• плечевой ремень (улучшена эргономика)

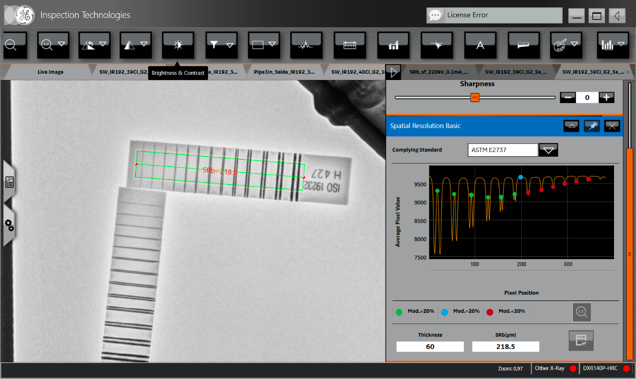

Пример изображения дуплексного эталона IQI:

Применение нового 140-микронного рентгеновского беспроводного цифрового детектора DXR140P-HC

Идеально подходит для мониторинга коррозии в нефтегазовой и энергетической промышленности, детектор DXR140P-HC предлагает высокую контрастность с размером пикселя 140-микрон.

Повышенная чувствительность к рентгеновской дозе излучения, что позволяет сократить время экспозиции и увеличить производительность контроля.

DXR140P-HC может использоваться с генераторами рентгеновского излучения, а также с изотопами также подходит для общего рентгенографического применения.

Детектор DXR140P-HC  отлично подходит для инспекции в:

• Контроль литья
• Авиационные компоненты
• Для контроле в сфере безопасности
• Проверка конструкции (бетон, мосты, опоры)
• Наука, искусство и археология
• Проверка ЛЭП, ГИС

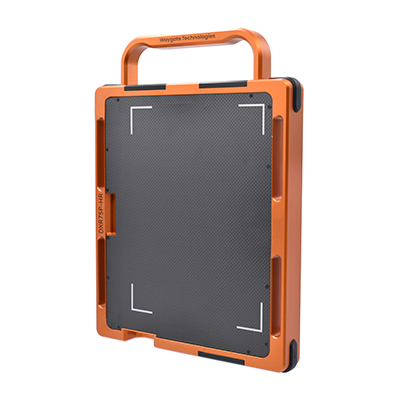

Небольшой детектор с высоким разрешением DXR75P

Малый размер, детектор высокого разрешения для контроля критически важных объектов.

Высококонтрастный детектор большого размера DXR140P

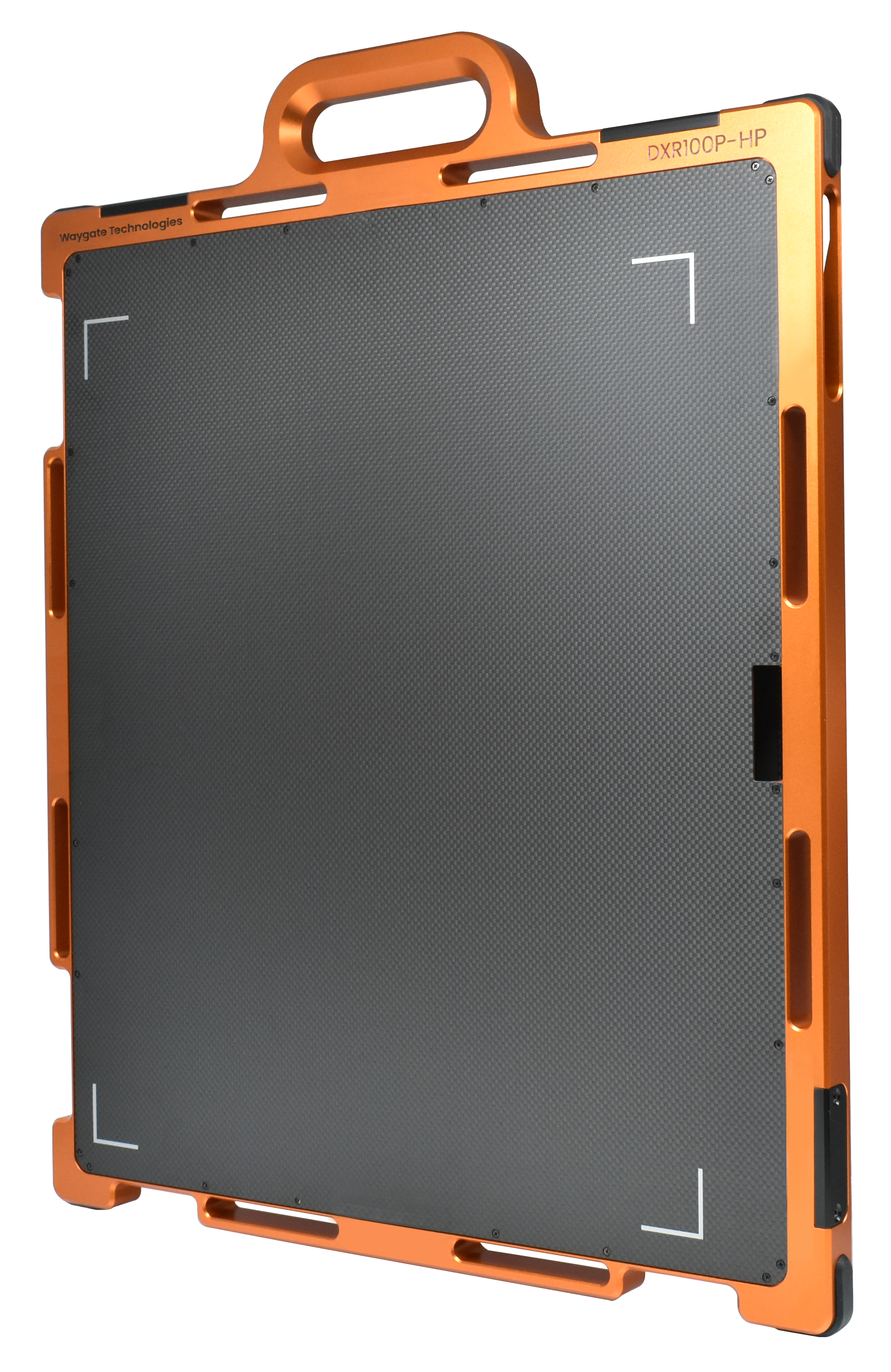

Высококое разрешение пикселей, размера DXR100P
