Пленка рентгеновская AGFA D7 M

Рентгеновская техническая пленка AGFA D7 M  предназначена для радиографического контроля:

• металлов со средними и большими атомными числами;
• сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
• стальных объектов малой и средней толщины (экономически эффективен выбор в диапазоне от 10 мм и более с учётом баланса факторов качества контроля и производительности);
• объектов из цветных металлов, в том числе, изделий из легких металлов большой толщины;
• при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
• при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D4, D5).

Идеальная замена пленки AGFA D7 в случае ограниченного бюджета Заказчика.

Виды упаковок и формат:

• NIF (листы пленки не проложены листами бумаги): 30x40 см (100 листов).
• Pb Rollpac (рулонная со свинцовым экраном 0,027 мм): 70 мм x 90 м, 100 мм x 90 м.

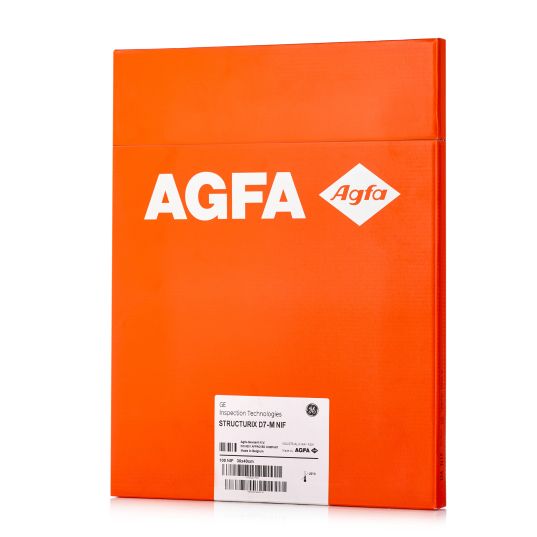

Упаковка NIF:

листы пленки в светонепроницаемом общем конверте без прокладок. Внешняя упаковка представляет собой надёжную коробку со светонепроницаемой крышкой.

Пленки упаковываются по 100 листов в полиэтиленовый пакет, вложенный в картонную коробку. Полиэтиленовые пакеты позволяют избежать повреждений при извлечении пленки.

Этот тип упаковки - самый дешёвый. На первый взгляд, с точки зрения выгодности по цене, упаковки для фотокомнат представляют собой наиболее экономичное решение, поскольку цена на такую пленку самая низкая. И всё-таки нужно учитывать при этом дополнительные расходы на кассеты и экраны и рабочее время на подготовку пленки к работе.

Упаковка Pb Rollpac:

рулон пленки со свинцовыми экранами толщиной 0,027мм в упаковке, непроницаемой для света, влаги и масел.

Применение кассет при работе с рулонной пленкой Rollpac излишне.

Рулонная плёнка применяется преимущественно для контроля длинномерных изделий, например, сварных кольцевых и продольных стыковых соединений труб, трубопроводов, сосудов давления.

Уникальный способ упаковки Rollpac гарантирует то, что абсолютный контакт между пленкой и свинцовой фольгой сохраняется даже тогда, когда пленка применяется на сферических или цилиндрических объектах малого диаметра. Использование экранов гарантирует оптимальное качество снимка.

Когда Вы используете рулонную пленку, Вы сами определяете нужную длину пленки и можете делать панорамные снимки кольцевого шва с помощью одного отреза пленки.

Обычно Rollpac накладывается на контролируемый объект и закрепляется клейкой лентой. Идентификацию снимка по расположению его на объекте контроля при такой технике просвечивания требуется проводить только один раз, что позволяет экономить время.

Конверт Rollpac открывается быстро и легко. Пленка сама используется "как нож", при этом нужно одной рукой закрепить на столе чистую сторону конверта вместе с нижним свинцовым экраном и пленкой, а другой рукой потянуть наверх маркированную часть конверта вместе с верхним свинцовым экраном. Таким образом пленка очень легко вынимается из упаковки.

Индикатор длины на упаковке позволяет легко определять в каком месте отрезать пленку. С его помощью также легко определять какое количество пленки осталось.

Сравнение рентгеновской пленки D7/D7M:

Характеристики:

Характеристика	Ручная фотообработка	Автоматическая фотообработка
Класс по ISO 11699-1	C5	C5
Градиент G при D=2	4,6	4,5
Градиент G при D=4	8,0	7,1
Фактор гранулярности, σD	0,032	0,032
Отношение сигнал/шум, G / σD	144	142
ISO SPEED (ИСО скорость)*	320	320
DOSE (доза) при D=2, mGy	3,2	3,2

*относительно ISO SPEED D4 = 100
