Гамма дефектоскопы серии SENTRY Co-60

Устройства серии SENTINEL 880 включены в серию SENTINEL SENTRY, чтобы обеспечить безопасную работу и максимальное время работы вашего оборудования, обеспечивая максимальную производительность для наших клиентов.

Проверенные элементы дизайна от QSA Global, Inc.

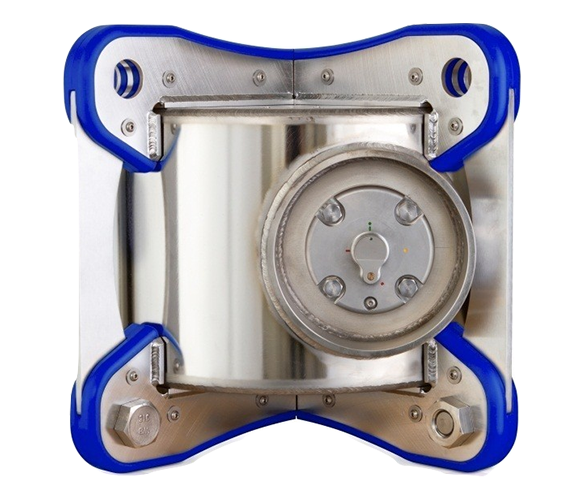

SENTINEL SENTRY 330 и SENTINEL SENTRY 110 - это дефектоскопы гамма-излучения для мобильной промышленной радиографии, данные проекторы идентичны по размеру и форме, но различаются по общему весу, максимальной мощности , цвету, положению подъема и крепления.
Эти устройства включают в себя жесткие ребера (крепления) для перемещения, которые обеспечивают надежный подъем и крепление проекторов источника гамма-излучения.

Устройства включают в себя "S" трубку
защитный экран из обедненного урана B(U), содержащийся внутри сварной конструкции из нержавеющей стали, и использующий автоматический предохранительный механизм для фиксации герметичного источника в сохраненном положении после полного втягивание в проектор источника гамма-излучения.

И узел замка, и передняя панель в сборе защищены трубными удлинителями из нержавеющей стали, приваренными к основному корпусу устройства. Оборудование соответствует всем отраслевым стандартам. Разработаны проекторы источников дефектоскопов гамма-излучения SENTINEL SENTRY 330 и SENTINEL SENTRY 110, испытаны и изготовлены в соответствии с требованиями ANSI N432-1980, ISO 3999: 2004 (E), МАГАТЭ TS-R-1 (Пересмотренный в 1996 году), USNRC 10 CFR 34, 10 CFR 71 и 49 CFR 173.

SENTINEL SENTRY 110 и SENTRY 330 это гамма дефектоскопы с гамма-излучения, которые используются для промышленного применения  с кобальтом-60 для контроля материалов и конструкций.

Гамма дефектоскопы серии SENTRY Co-60 предназначены для промышленной гамма-радиографии различных материалов следующей приблизительной толщины:

• Сталь от 2 до 8 дюймов (50-200 мм)
• Легкие сплавы от 1,5 до 7,5 дюймов (40-190 мм)
• Бетон от 10 до 40 дюймов (от 200 до 1000 мм)
• Прессованные металлические гранулы Cobalt-60 дважды герметизированы сварной нержавеющей сталью или титаном

Закрытые источники спроектированы и протестированы для достижения минимальной классификации ISO / ANSI 97C64515 и соблюдать требования МАГАТЭ и USDOT к радиоактивному материалу особого вида.
Классификация ISO / ANSI 97C64515, указанная в данном руководстве, относится к полной капсуле источника, которая прикреплен к стандартной сборке.

Технические характеристики:

• Рабочая температура устройства : от -40 ° C до 149 ° C
• Период полураспада: 5,27 лет
• Длина 48,3 см
• Ширина 48,3 см

• Высота 48,3 см

Безопасность

Рентгенография должна проводиться только в зоне ограниченного доступа, отмеченной соответствующим излучением предупреждающие знаки и защищены от несанкционированного проникновения.

Экранирование

По возможности размещайте зону радиографического облучения в комнате с достаточно толстыми стенами, полом, потолком и герметичными дверьми. Использование коллиматора (ограничителя пучка) обеспечивает эффективное экранирование , что уменьшает уровни излучения за пределами центрального луча.

Блокировка

Держите дефектоскоп источника гамма-излучения заблокированным во время сборки системы и когда он не используется для выполнить рентгенографию. Блокировка проектора источника гамма-излучения считается полной , когда ключ извлечен. Храните ключ в безопасном месте.
