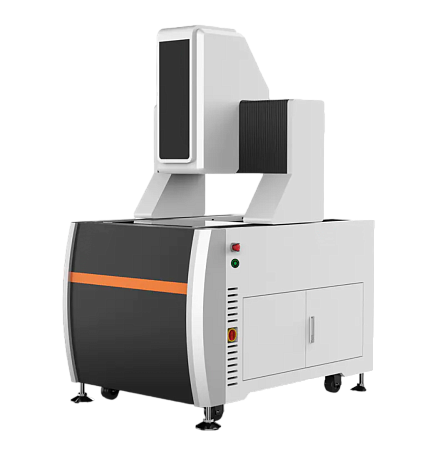

Видеоизмерительные системы ВИМ МС

Область применения средства измерений: научно-исследовательские лаборатории, предприятия машиностроения, приборостроения и других отраслей промышленности.

Принцип действия систем основан на считывании с измерительных шкал осей X, Y, Z значений перемещения оптоэлектронного измерительного блока.
При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера.

Системы могут работать в режиме отраженного и проходящего света, в ручном, полуавтоматическом и автоматическом режимах.

Система ВИМ МС конструктивно состоит из гранитного или металлического основания, предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель; вычислительного блока и персонального компьютера.

Исполнения систем видеоизмерительных выпускаются в следующих модификациях:

-системы исполнения ВИМ МС в зависимости от диапазонов измерений
по осям X и Y выпускаются в трех модификациях: ВИМ-3040МС, ВИМ-4050МС,
ВИМ-5060МС

Системы видеоизмерительные  оснащаются программным обеспечением (в зависимости от комлектации): «iMeasuring», «Geomea», «RationalVue», «IVS» или «Haquina» представляющим собой программный пакет, устанавливаемый на персональный компьютер, входящий в комплект поставки систем и отличающимся набором дополнительных функций, таких как: сравнение измеренных значений с CAD моделью с графическим отображением отклонения формы, расширенные возможности при работе с контактным и лазерным датчиками, расширенные возможности работы с измеренными 3D элементами.

ПО систем предназначено для отображения измеряемого объекта и значений перемещения подвижного предметного стола, отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.
ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного ключа.

Идентификация ПО осуществляется путем просмотра идентификационных данных программного обеспечения на мониторе персонального компьютера при включении системы.

Пределы допускаемой абсолютной погрешности измерений длины по осям, мкм:
по оси X и Y - ±(1,2+L/200)
по оси Z - ±(3,0+L/200)
в плоскости XY - ±(3,8+L/200)
Диапазон измерений длины в мм:
по оси X - от 0 до 500;
по оси Y - от 0 до 600;
по оси Z- от 0 до 500
