PolyWorks Inspector - программное решение для 3D измерений

PolyWorks Inspector™ – это универсальное программное решение для трехмерного анализа размеров и контроля качества, позволяющее контролировать размеры инструмента или детали, диагностировать и предотвращать проблемы при изготовлении и сборке, направлять сборку посредством измерений в режиме реального времени и контролировать качество собранных изделий с помощью портативных метрологических устройств и КИМ с ЧПУ.

Выравнивание

Проверка и анализ измеренной детали возможны только при  правильном расположении и направлении данных 3D сканирования. Измеренная деталь, как правило, сравнивается с ее номинальной CAD моделью и включает в себя извлечение и сравнение номинальных и измеренных размеров. В дополнение к этому она может быть виртуально смонтирована с другими сопрягаемыми деталями в узле для исключения проблем при реальной сборке  или для анализа зазора и перепада (например, крыло и бампер автомобиля).

PolyWorks| Inspector предлагает широкий набор методов выравнивания измеренных данных. Он  позволяет произвести выравнивания с помощью:

• Поверхности или сечения (оптимальное совмещение измеренной детали к номинальной, с ограничением  по вращению /смещению, в пределах поля допуска)
• Элементы (3-2-1, пары центральных точек, и GD & T от базовых точек)
• Базовые точки и линии (RPS, точки поверхности  и из шести точек на изделии)
• Виртуальные инструменты (штангенциркуль, зазор и положения плоскостей,  сечение турбинных лопаток)

Измерения

Основой методики измерений в PolyWorks|Inspector является  извлечение фактических размеров из полученных данных  и вычисление отклонений от номинала.  Благодаря непревзойденной гибкости PolyWorks, размеры могут быть извлечены из облака точек, полигональных моделей, построенных из облака точек, или  точек, снятых щупом. Номинальные размеры также могут быть получены из CAD модели или из измерения эталонной детали.

PolyWorks|Inspector  предлагает  полный набор инструментов.  Вам остается только сравнивать и анализировать:

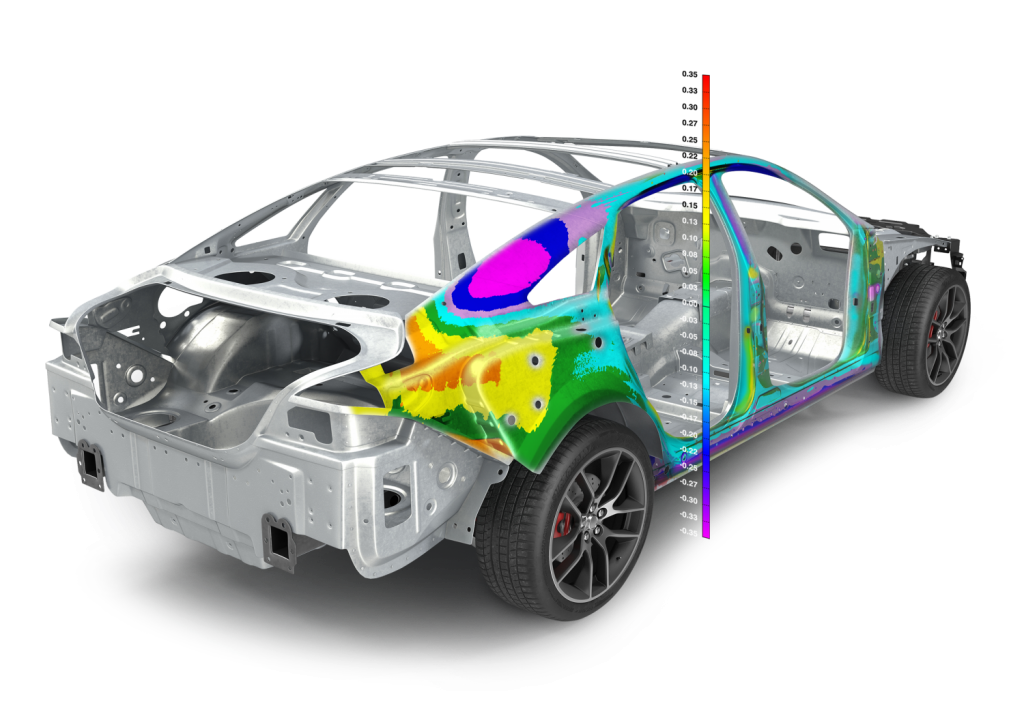

• Отклонения поверхности, кромки  и поперечные сечения измеренной детали  от номинальной
• Геометрические параметры  и отклонения форм (ASME Y14.5-2009 и ISO 1101, сертифицированные PTB64bit,32-bit)
• Дополнительные  размеры, такие как зазор и  положение плоскостей, радиус профиля, специализированные параметры на сечении лопаток (радиусы входной и выходной кромок, макс. толщину и т.д.), зазоры при сборке, толщина и другое.

В дополнение к этому PolyWorks|Inspector   предлагает инструмент для   точного монтажа или проверки металлоконструкций и приспособлений в режиме реального времени, используя тактильные измерительные приборы.

Отчёт

Создавайте обновляемые отчёты

Делитесь результатами измерений

Ключевые технологии

Универсальная метрологическая архитектура для автоматизации трехмерных измерений Относительная, объектно-ориентированная и параметрическая архитектура PolyWorks® обеспечивает возможность интеграции в единую систему всех процессов ручной и ЧПУ оцифровки облаков точек и одноточечных трехмерных измерений, что открывает новые возможности для измерительных проектов и взаимодействия устройств.

Создание качественной сетки в режиме реального времени

Технология создания качественной сетки в режиме реального времени преобразует лазерное сканирование в систематизированный и объективный метрологический процесс путем создания в режиме реального времени полигональных моделей оцифрованных деталей и расчета качественных характеристик, которые позволяют выявить неэффективные методы сканирования, увеличить точность измерения поверхностей и обеспечить повторяемость измерений.

Автоматическое обновление измерительных проектов

Благодаря наличию в программе PolyWorks встроенных функций по отслеживанию параметров, пользователи получают прекрасную возможность изменять параметры объектов, заменять объекты или менять пространственную ориентацию двух объектов относительно друг друга. Эти изменения автоматически распространяются на всю трехмерную геометрию проекта, что позволяет обновить все контрольные данные, сэкономить время и избежать дорогостоящих ошибок.

Составной измерительный инструмент
Play Inspection

Инструмент Play Inspection знаменует собой окончание эры обучающих режимов, на которые уходила масса времени. Он значительно упрощает процесс измерения партий деталей путем автоматического создания в режиме реального времени пошаговой последовательности получения трехмерных данных новой детали с помощью устройств оцифровки облаков точек и одноточечных измерительных устройств.

Доступно 4  модификации

Доступные опции

Пакет PROBING

• Обновления и новые версии PolyWorks, выпущенные  в течение года
• Ежемесячные промежуточные обновления, которые включают в себя  усовершенствования программного обеспечения, исправление ошибок и обновления плагинов
• Помощь от нашей команды технической поддержки по электронной почте и телефону
• Доступ к зоне технической поддержки

• Обновления и новые версии PolyWorks, выпущенные  в течение года
• Ежемесячные промежуточные обновления, которые включают в себя  усовершенствования программного обеспечения, исправление ошибок и обновления плагинов
• Помощь от нашей команды технической поддержки по электронной почте и телефону
• Доступ к зоне технической поддержки

Средний

• ПО для одноточечного портативного измерительного оборудования: все имеющиеся в наличии плагины для измерительных рук, оптически-отслеживаемых щупов, лазерных трекеров, координатно-измерительных машин (КИМ) и теодолитов.
• ПО для оцифровки облака точек в портативной метрологии: все имеющиеся в наличии плагины для оцифровки облака точек и импортирования данных в широком диапазоне собственных форматов лазерных устройств линейного сканирования, устройств оптического распознавания формы объектов, сканеров дальнего действия со сферической сеткой и других устройств.
• Преобразование файлов IGES/STEP: импорт файлов IGES и STEP.
• Инструменты для выравнивания: Большой выбор методик для совмещения данных измерения с CAD, включая оптимальное совмещение на ограниченной поверхности, поперечном сечении, в пределах допуска, а также методы, основанные на элементах, базовых точках, сечениях при измерении зазоров  и положению плоскостей и т.д.
• Инструменты для измерений: Наибольший набор функций на рынке измерений для полного анализа поверхностей, кромок, отклонений поперечных сечений, геометрических элементов, зазоров и положения плоскостей, радиуса профиля, толщины, зазоров и многого другого.
• Набор инструментов для измерения отклонения форм и поверхностей: GD & T системы на основе алгоритмов, предусмотренных ASME Y14.5-2009 и стандартом ИСО 1101,  расширенные возможности  контроля  (поддерживает шаблоны базовых элементов, комбинированные базовые элементы и базовые элементы -  цели), размер и подвижность зоны допуска, и т.д.
• Набор инструментов для статистического контроля процессов (СКП): платформа СКП, которая автоматически производит расчет и обновляет данные о размерах объектов и отклонениях размеров поверхностей. Платформа обеспечивает возможность составления графиков трендов, статистических цветовых карт, а также включает в себя соответствующие инструменты для анализа данных.
• Трансляторы «родных» CAD файлов: Опциональные возможности импорта CAD модели в «родном» формате от разработчиков профессиональных CAD решений: CATIA V6 / V5, CATIA V4, NX (UG), Creo (Pro / E), Inventor и SolidWorks
• Модуль для контроля турбинных лопаток: Дополнительное комплексное измерительное решение для анализа сечений лопастей, компрессорных и турбинных лопаток.

Что вы дополнительно получаете с вашей покупкой

Один год бесплатной поддержки /обслуживания, которое включает в себя:

• Обновления и новые версии PolyWorks, выпущенные  в течение года
• Ежемесячные промежуточные обновления, которые включают в себя  усовершенствования программного обеспечения, исправление ошибок и обновления плагинов
• Помощь от нашей команды технической поддержки по электронной почте и телефону
• Доступ к зоне технической поддержки

Продвинутый
