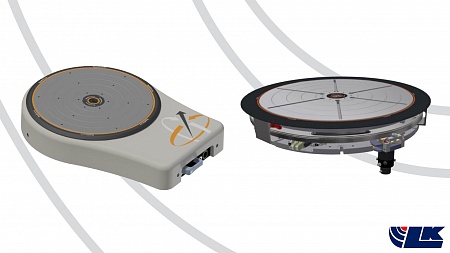

Поворотные столы для ким

Для повышения  гибкости ,  производительности  и  эффективности  контроля КИМ.

Типичные области применения, в которых используется дополнительная ось вращения, включают измерение компонентов, характеризующихся симметричной, повторяющейся или внутренней геометрией, включая вращающиеся валы и диски, кожухи и кожухи, детали турбин и компрессоров, а также компоненты подшипников.

Также при выполнении координатных измерениях малых и сложных по форме зон в шестернях с внутренним зацеплением. При использовании поворотного стола и при обследовании таких деталей, как коленчатые, кулачковые валы, винтовые роторы компрессоров, рабочие колеса (диски) турбин и монолитных дисков с турбинными лопатками измерения могут быть выполнены напрямую и в пределах доверительных интервалов.

Quad SlimLine TM

• Размеры Ø400мм, Ø600мм, Ø800мм, Ø1000мм и Ø1500мм
• Грузоподъемность до 7000 кг
• Привод с нулевым люфтом
• Резьбовое отверстие или плита с Т-образным пазом
• Угловая точность от 2 угловых секунд
• Угловая повторяемость от 0,5 угловых секунд

Quad Matic TM

Поворотный стол скрытого монтажа

Поворотный стол со сверхнизким профилем, скрытый  монтаж - встраивается в гранитный стол для минимального воздействия на измерительный объем КИМ:

• Интегрированный в гранит
• Высота над гранитным столом CMM 1 мм
• Размеры Ø400мм, Ø600мм, Ø800мм, Ø1000мм и Ø1500мм
• Грузоподъемность до 7000 кг
• Привод с нулевым люфтом
• Резьбовое отверстие или плита с Т-образным пазом
• Угловая точность от 2 угловых секунд
• Угловая повторяемость от 0,5 угловых секунд
