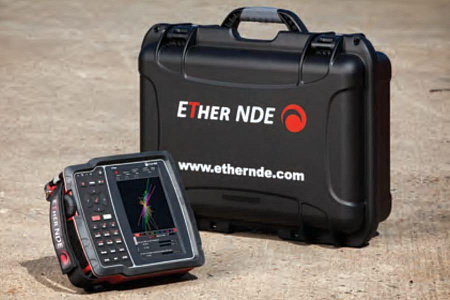

Вихретоковый дефектоскоп ETi200

Подробнее

В наличии на складе

Гарантия 12 мес.

Госреестр

Бесплатная доставка по Казахстану

Официальный дилер

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

ETi200 позволяет оператору программировать не только частоту, но и многие другие усовершенствованные функции. При работе с одним датчиком может мультиплексировать восемь каналов, что делает ВТ-200 самым гибким портативным устройством.В альтернативном варианте с двумя датчиками ,подключенными к ETi200 ,можно использовать любое соединение из восьми каналов через 2 зонда.

Ключевые применения

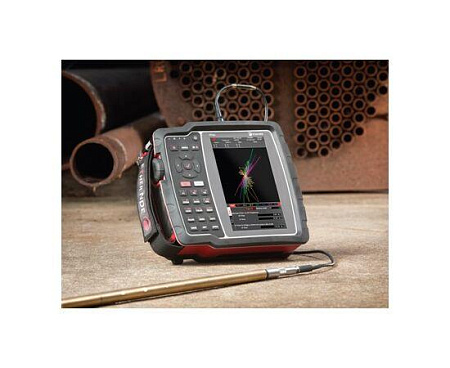

Железные трубные пучки в кожухотрубных теплообменниках в нефтяной, газовой и нефтехимической промышленности. Выявление и определение размеров несплошностей металла, таких как коррозия, эрозия, износ, питтинговая коррозия, зарубки, утонение стенок и трещины в трубах, изготовленных из аустенитной нержавеющей стали (например, SS304/SS316), латуни, медно-никелевых сплавов, титана, меди и др.

Преимущества

Прочный инструмент с рамой из литого алюминия, резиновой накладкой и эргономичным дизайном

Отличное время автономной работы (5,5 часов) благодаря “быстрой замене” батарей

Съемный вихретоковый картридж позволяет легко обновлять его в будущем

Отличная аналоговая производительность

Усовершенствованное программное обеспечение, включающее функции смешивания сигналов, курсоры измерений, настраиваемые сигналы тревоги и автоматическую загрузку

Ключевые характеристики

Мощный и компактный

При весе всего 2,8 кг (6,2 фунта) и компактных габаритах ETi-200 предлагает пользователю более продвинутые функции, чем любое аналогичное устройство. Разработанный с учетом потребностей конечных пользователей и условий контроля, ETi-200 оснащен регулируемым ремешком для рук, точками крепления ремня безопасности и соответствует стандарту IP54, что делает его защищенным от брызг и пыли

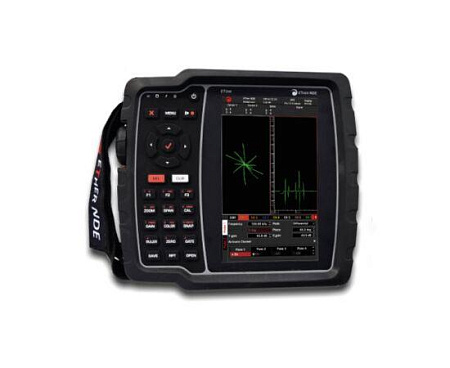

Большой дисплей высокой четкости

ETi-200 оснащен впечатляющим цветным TFT-дисплеем диагональю 7 дюймов с разрешением 800 x 480 пикселей. Цвета на дисплее программируются пользователем, а меню содержат функциональные значки. Дисплей может состоять из одной, двух или четырех панелей. На каждой панели, в свою очередь, любой канал может отображаться на ней разными цветами.При весего 2,8 кг (6,2 фунта) и компактных габаритах ETi-200 предлагает пользователю более продвинутые функции, чем любое аналогичное устройство.

Передовые технологии в сфере передачи и хранения данных

ETi позволяет подключать периферийные устройства USB (карту памяти, мышь, клавиатуру); то есть USB “на ходу” и оснащен портом Ethernet для обновления программного обеспечения и будущих функций, а также полноразмерным слотом для SD-карты емкостью 32 ГБ. При частоте дискретизации 25 кб ETi-200 может хранить до 48 часов непрерывных записей в реальном времени.

Технические характеристики

Датчик	Типы	Lemo 00 для абсолютных датчиков и 12-и контактный Lemo соединение для зеркальных, мостовых и вращающихся и второе Lemo 12-и контактное для зеркальных и мотовых датчиков. Абсолютный и мостовой типы можно выбрать на 50 или 100 Ом.
	Тестирование	До 8 каналов с 12 определяемыми пользователем миксерами
	Частота	10 Гц-15 МГц с шагом 0.01 в диапазоне Гц, кГц или МГц
	Дискретизация	0.10 — 20.00 В pk-pk с шагом 0.01В
Сигнал	Фаза	0°-359.9° с шагом 0.1°
	Усиление	Усил.: -12.0 — +100 дБ с шагом 0.1
	Распространение по осям X /Y	Любое допустимое значение усиления на любом из каналов. С фиксируемыми относительными значениями.
	Скорость оцифровки	36 кГц макс. выше 300 кГц частоты дискретизации
	Фильтр	Полосной, Верхней частоты, низкой частоты
	Нагрузка	Автоматический выбор нагрузки для абсолютных датчиков с ручным переключением. 8 значений от 1,3 мкГа до 470 мкГн
Монитор	Экран	7дюймов 480 х 800 пикселей цветной TFT
	Режим	Отображение плоскости импеданса (фазы) с полосковой диаграммой или временной базой 1, 2 или 4 панели
	Сетка	Варианты; Нет, 20% (5 на 5), 10% (10 на 10) и Полярный
	Точечное положение	+/- 50% с шагом 1%
	Стойкость	Постоянный и 0,01 -100,00 секунд с шагом 0,1 с
	Внешний	Стандартный 15-контактный d-тип для внешнего монитора, индикатора на лобовом стекле или проектора.
Сигнализация	Тип	1 на канал выбирается; коробка или сектор
	Настройка	С шагом на 1 %
	Количество	8
	Действие	Задержка звука и / или сигнала
Хранение данных	Настройки	Различные варианты внутреннего драйвера, съемная SD карта (до 32ГБ) или USB флэшка (до 32ГБ).
Хранение данных	Запись	Оцифрованные данные могут быть сохранены во внутренней памяти (до 32GB), внешняя USB флэшка или SD карта (до 32ГБ). 1 ГБ внутренней флэш-памяти. При скорости обработки 25 кГц, 1 минута одноканальных данных использует 11 МБ.
Вывод данных	Интерфейс	USB , Ethernet, SD карта, VGA.
Пользовательский интерфейс	Передняя панель	Управление поворотом, управление курсором, 18 кнопочных клавиш. 4 состояния светодиода
Пользовательский интерфейс	Программное обеспечение	Вкладки, функциональные клавиши, прокручиваемые значения, прямой ввод данных, будут работать с USB-клавиатурой
Корпус	Размер	20 см (7.9 «) Высота х 22,5 см (9,0») Ширина х 7,5 см (3,0 «) Толщина
	Вес	2.8 кг (6,2 фунта)
	Окружающая среда	IP54
	Температура	Максимальная для работы: от 0 до 35oC
	Температура	Рекомендуемая хранения: от -20 до 70oC
Питание	Внутренняя батарея	Съемная Li-Ion 14.4 В 5.5 часов макс. срок службы
Питание	Внешний AC	Питание / зарядное устройство 100-240 В 1.2A ac 50-60 Гц 90 Вт

Характеристики

Гарантия	12
Наличие	Да
