        Ультразвуковые преобразователи аналоги. Обзор и сравнение.


        Ультразвуковые преобразователи аналоги. Обзор и сравнение.

        Ультразвуковые преобразователи  аналоги. Обзор и сравнение.
        5 октября 2020
        Статьи

        Waygate-technologies.jpgПодразделение Waygate Technologies компании Baker Hughes, имея репутацию производителя качественной продукции, предлагает широчайший портфель решений для промышленного контроля.

        Вы знаете, что в сочетании с богатым опытом и 70-летним наследием бренда Krautkrämer вы получаете не что иное, как исключительные стандарты, которые мы предъявляем к каждому производимому преобразователю.

        Но имя имеет значение настолько, насколько оно может дать результаты. Благодаря нашей системе качества и ежедневному оперативному анализу мы продемонстрируем превосходство наших преобразователей.


        Преобразователи производства компании Baker Hughes, подразделением Waygate Technologies сопровождаются выпуском сертификатов соответствия, подтверждающими выпуск аксессуаров под системой качества, применяемого при производстве, на заводах компании Baker Hughes, что гарантирует качество и характеристики выпускаемых аксессуаров и оборудования.

        Каждый преобразователь имеет свой уникальный серийный номер и каталожный номер, что позволяет совершенствовать систему производства и систему качества выпускаемых изделий

        Компанией Baker Hughes получены международные патенты на использование уникальных материалов и технологий применяющиеся в производстве преобразователей только на заводах подразделения Waygate Technologies, что позволяет выпускать преобразователи с высокими техническими характеристиками, надежного качества.

        Выходной контроль на заводах подразделения Waygate Technologies в компании Baker Hughes осуществляется с целью подтверждения заявленных характеристик преобразователей. Для выходного контроля привлекается TUV специалисты, которые проверяют и подтверждают качество преобразователи на соответствие жестким международными нормами по широкому спектру характеристик

        Перечисленными процессами, технологиями и процессами Waygate Technologies гарантирует качество и характеристики только оригинальных изделий Baker Hughes.

        Ниже представлено сравнение оригинальной продукции Baker Hughes, подразделением Waygate Technologies с аналогичными производства TWN Technology, Россия.

        Данные для сравнения основаны исходя из видео


        Оригинальная продукция Baker Hughes, подразделением Waygate Technologies

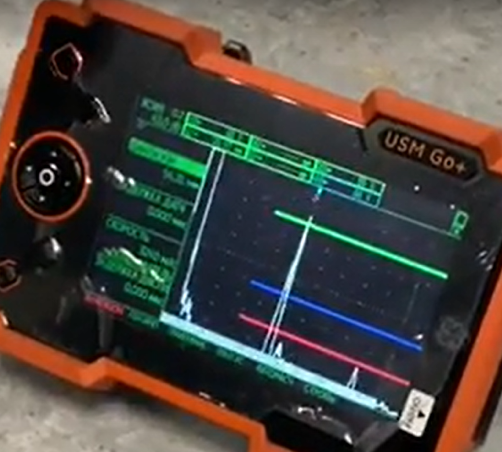

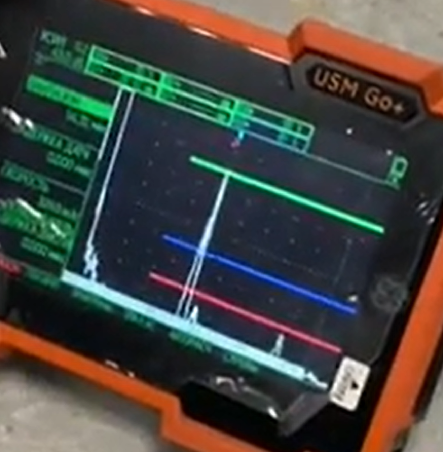

        2.png 3.png

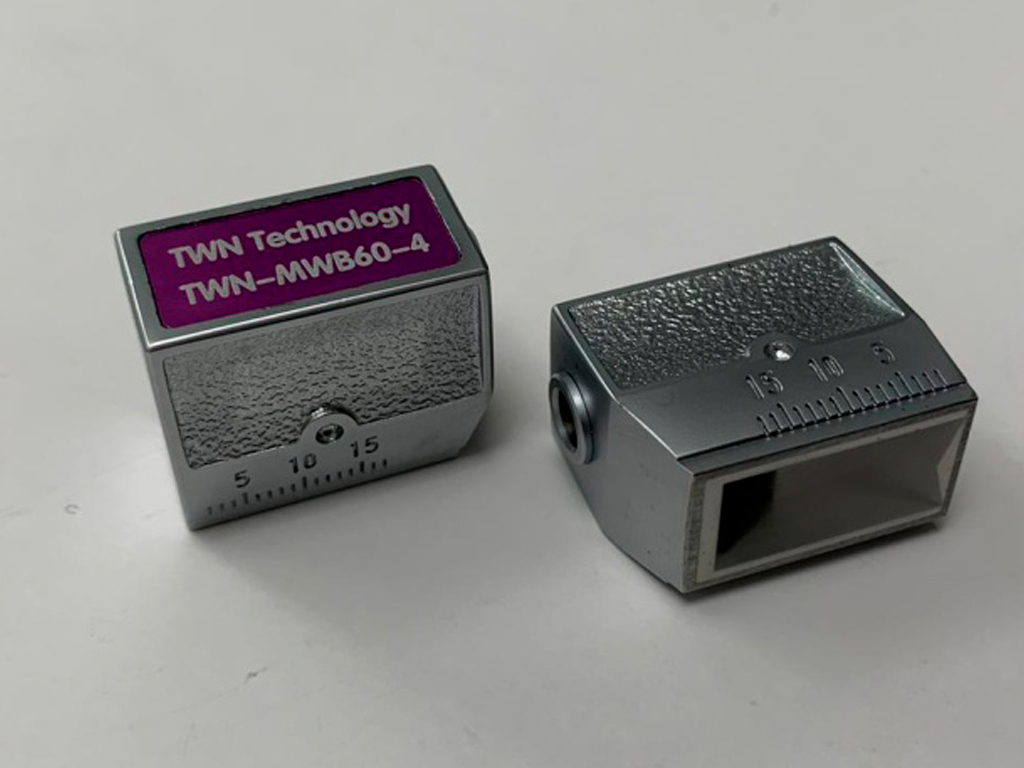

        Ультразвуковые преобразователи.png

        Продукция компании TWN Technology, Россия

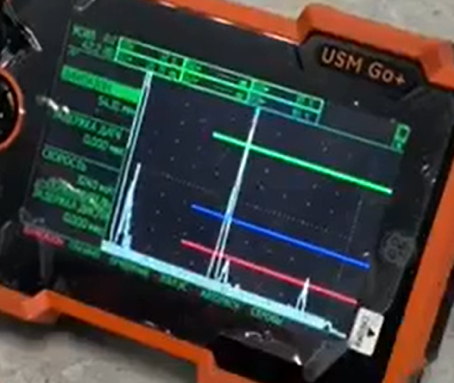

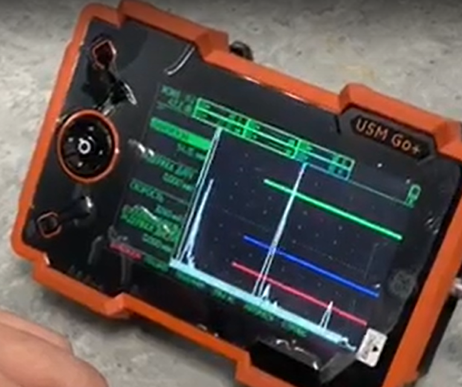

        6.png 7.png


        Исходя из полученного результата можно сделать следующий вывод:

        Зондирующий импульс

        По его форме и заполнению можно увидеть, что у компании TWN, отличается частота преобразователей от оригинальной продукции Waygate Technologies. (можно предположить что это из-за используемых материалов при изготовлении либо несоблюдении технологии и слишком сильного демпфирования, по этой причине высота зондирующего импульса очень низкая, что сделано как раз для того чтобы отчетливо видеть большие импульсы, но при этом появляется очень много шумов и небольшие импульсы сразу потеряются в структурном шуме.

        Для справки:

        Длительность зондирующего импульса, измеряется в мкс, период высокочастотного заполнения зондирующего импульса, измеряется в мкс и частота высокочастотного заполнения зондирующего импульса (величина, обратная периоду высокочастотного заполнения), измеряется в МГц.

        Частоту заполнения зондирующих колебаний, выбирают, исходя из минимальных размеров, требующих выявления дефектов, с одной стороны, и максимальных размеров зерен материала, из которого изготовлено контролируемое изделие – с другой. Размеры зерен, в свою очередь, влияют на коэффициент затухания ультразвуковых волн в материале изделия. Необходимо, чтобы длина ультразвуковой волны λ была сравнима с минимальным размером обнаруживаемого дефекта и намного больше размера зерна металла. Длина ультразвуковой волны в среде определяется частотой излучаемых колебаний

        Длина зондирующего импульса одинаковая и по общему правилу - Чем длиннее зондирующий импульс, тем мощнее излучаемые колебания и тем глубже можно прозвучить контролируемое изделие. В то же время, чем короче зондирующий импульс, тем лучше разрешающая способность дефектоскопа по дальности и меньше «мертвая» зона.

        По фото видно, что у компании TWN есть разрыв в зондирующем импульсе

        Амплитуда зондирующих импульсов Uи – это максимальная величина электрического импульса, прикладываемого к пьезопластине ПЭП. Амплитуда Uи может показать, насколько демпфируется импульс и рассчитывается в В на 1 мм толщины пластины из пьезокерамики. Как правило, если зондирующий импульс имеет экспоненциально затухающую форму, требуется прикладывать к пьезопластине большее напряжение, чем при возбуждении ее зондирующим импульсом колоколообразной формы. Так как, зондирующий импульс не всегда имеет симметричную форму относительно горизонтальной (временной) оси, для характеристики амплитудного параметра импульса используют величину размаха Uр первого периода колебаний или радиоимпульс. Таким образом, электрические колебания, подаваемые для возбуждения пьезопластины, то есть зондирующий импульс, представляют собой радиоимпульс. При выделении амплитудной огибающей этого импульса образуется видеоимпульс. Оператор на экране дефектоскопа наблюдает в виде видеоимпульсов эхо-сигналы.

        В случае с датчиками TWN можно указать что импульс малый, короткий и раздробленный. Исходя из этого можно сделать вывод, что к пластине нужно прикладывать большее напряжение и это видно по отраженным сигналам. Но это косвенно указывает на то, что пьезопластина в преобразователе взята для другой частоты.


        Начните сотрудничество с индивидуальной консультации по подбору инструментов и услуг.
