Вихретоковый метод неразрушающего контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых возбуждающей катушкой в электропроводящем объекте контроля (ОК) этим полем.
Метод контроля вихретоком предназначен для обнаружения поверхностных и подповерхностных дефектов в виде различного вида несплошностей (трещин, пор, рыхлот, раковин) из-за которых возможны выход из строя оборудования и снижение безопасности. Так же, вихретоковый метод является на порядок выше по качеству выявления дефектов, чем капиллярный метод.
Основными объектами вихретокового контроля обычно являются объекты, состоящие из металлических компонентов: проволока, трубы, листы, пластины, покрытия, в том числе многослойные, железнодорожные рельсы, корпуса атомных реакторов, шарики и ролики подшипников, литых узлов элементов конструкций, крепежные детали, сварные соединения и многие другие промышленные изделия.
Вихретоковый контроль незаменим на объектах с неочищенной поверхностью, там, где невозможно применение контактных жидкостей или присутствуют небольшие габариты и вес аппаратуры и тд.
Особое место вихретоковый способ занимает в контроле дефектов стенок отверстий.
Например, в авиационной сфере выявление трещин в таких труднодоступных зонах как боковые стенки отверстий – одна из важнейших задач безопасности.

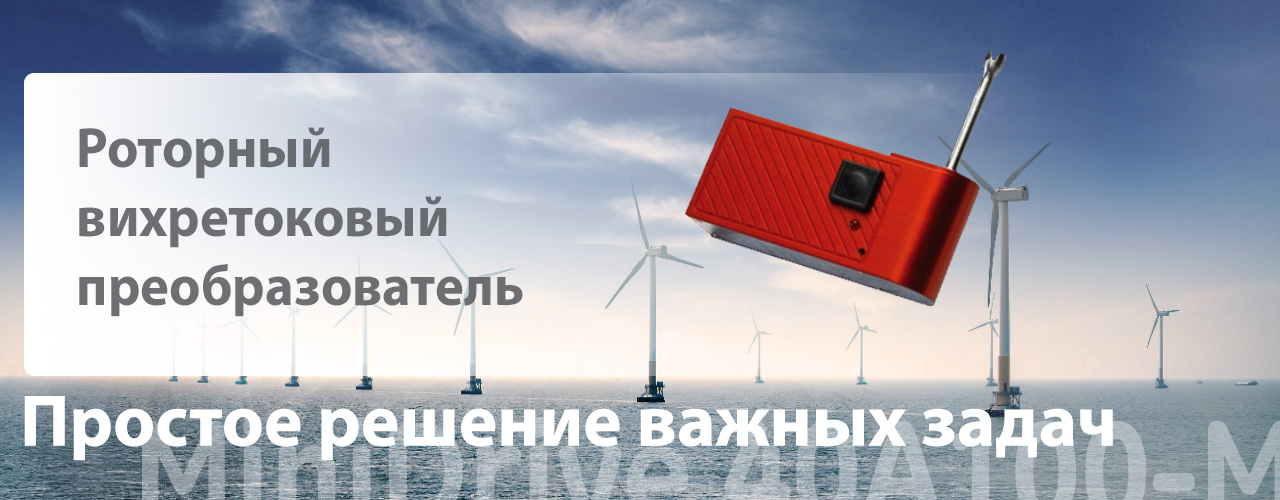

В решении такого рода задачи на выручку приходит - вращающийся вихретоковый преобразователь MiniDrive 40A100-M (Baker Hughes, Germany).
MiniDrive — это небольшой, легкий, роторный вихретоковый преобразователь, который был разработан, чтобы обеспечить быструю и точную проверку отверстий в труднодоступных местах и в ограниченном пространстве.
Его легкая конструкция MiniDrive (всего 150 г) сводит к минимуму усталость оператора при осмотре большого количества отверстий.
Работая на диапазоне скоростей от 600 до 3000 об / мин, в диапазоне частот от 200 кГц до 3 МГц, MiniDrive обеспечивает гибкость, необходимую для удовлетворения широкого диапазона требований к проверке.
Роторный вихретоковый преобразователь MiniDrive отлично зарекомендовал себя при больших объёмах контроля.
Видео о работе роторного вихретокового преобразователя с вихретоковым дефектоскопом Mentor EM
Помимо авиационной и ж/д отрасли, вихретоковые преобразователи (как и сам вихретоковый метод) широко применяется и в энергетической промышленности для проверки отверстий под болты на ветряных турбинах.
|
|
|
