Ультразвуковой толщиномер DM5E - это универсальный прибор , который отлично подойдет для решения широкого круга задач в сфере ультразвуковой толщинометрии (UTT). Ультразвуковой толщиномер позволяет с высокой точностью измерить толщину объекта без каких-либо разрушений , поэтому данный метод контроля относится к сфере НК (неразрушающего контроля).
Толщиномеры DM5E - это простые в обращении ультразвуковые приборы с отличными рабочими характеристиками и множеством функциональных возможностей. Сам прибор имеет легкий и прочный корпус (IP-54). Благодаря компактному размеру и эргономичному дизайну с толщиномером можно работать одной рукой.
Несмотря на свою простоту, прибор оснащен богатым пользовательским интерфейсом и удобной клавиатурой. Использование специально разработанных высокочувствительных и высокотемпературных преобразователей сделает возможным проведение контрольных операций даже в жестких погодных условиях, например при высоких температурах (до +204 гр.С с использованием датчика DA-590).
Наличие специального режима DUAL MULTI, позволяет измерять толщину основного металла через нанесенное покрытие (при толщинах покрытия от 0,30 мм до 2,50 мм, к примеру лакокрасочное покрытие).
Отметим, что для ультразвуковых толщиномеров представленной модели DM5E характерно наличие множества режимов. В зависимости от условий контроля и сложности поставленных задач, оператор может самостоятельно задавать тот или иной режим измерения и добиваться точных результатов.
Применение ультразвукового толщиномера DM5E на объекте с разной толщиной покрытия.
Подготовка:
|
|
|

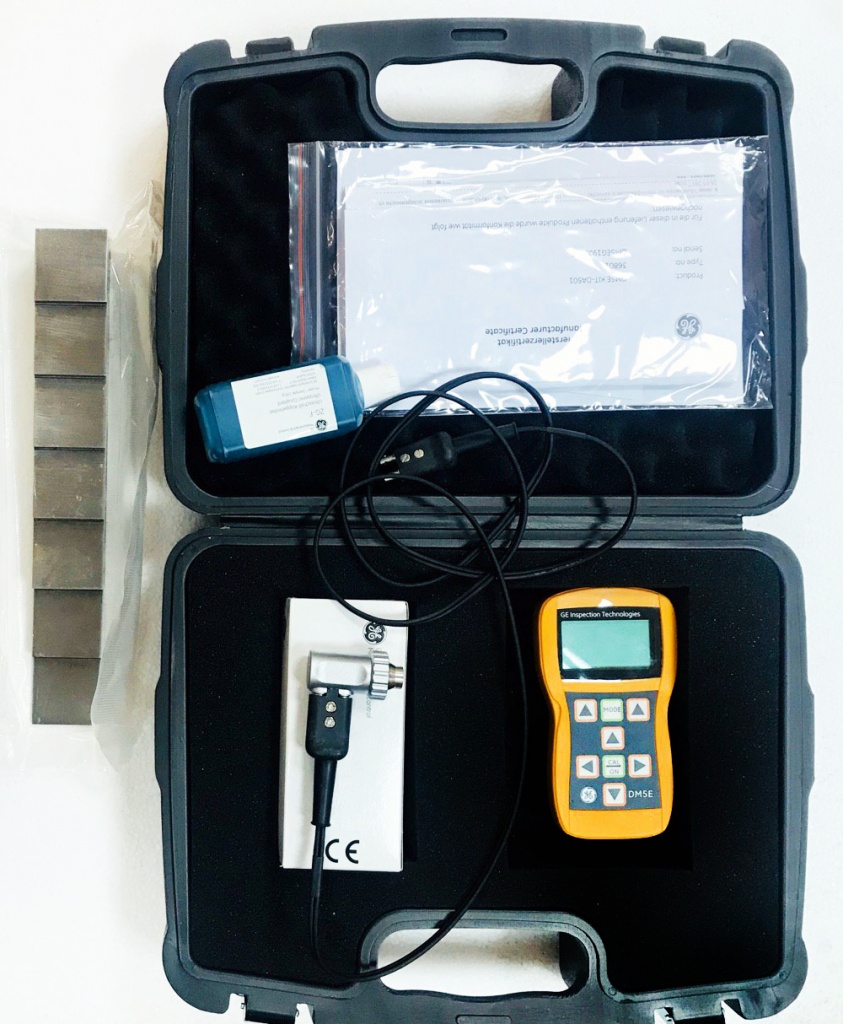

Рис.1 Упаковка прибора |

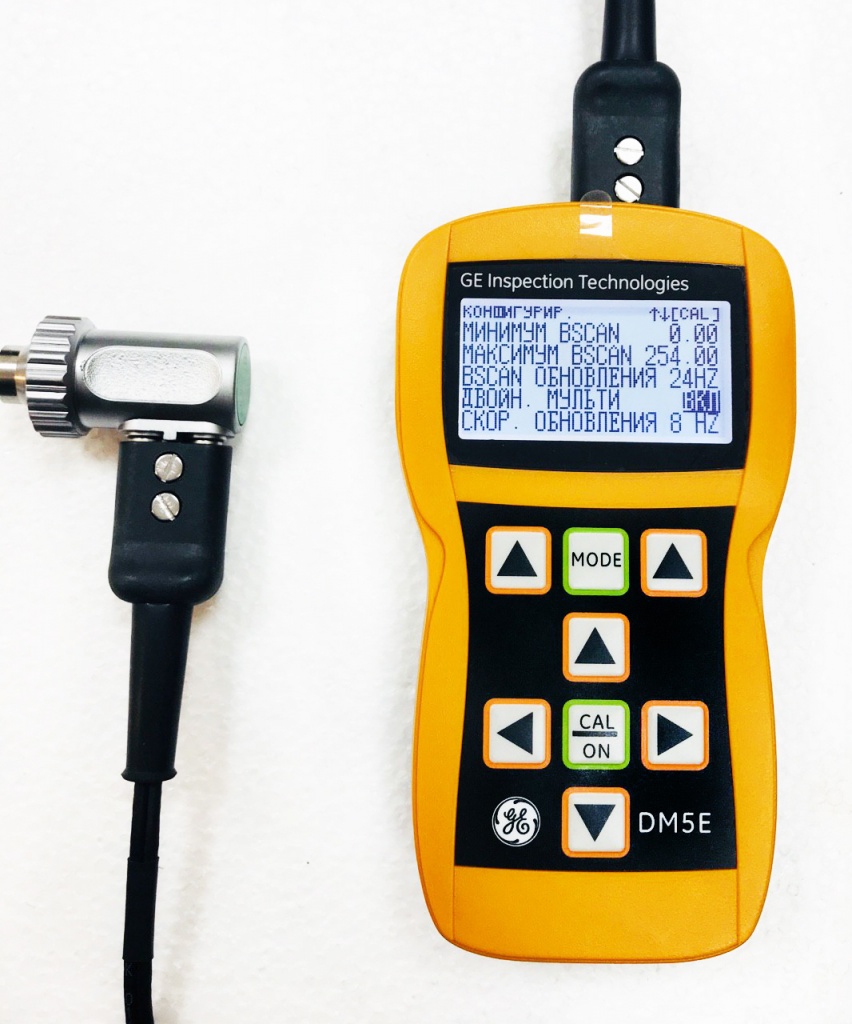

Рис.2 Включения режима dual multi
|
Перед использованием толщиномера DM5E сам прибор и преобразователь необходимо откалибровать, используя один или несколько стандартных настроечных образцов с известной толщиной.
Для проведения измерений мы используем стандартный образец-ступенька для настройки ультразвукового толщиномера, а так же набор калибровочных пленок/пластин с разной толщиной производства компании Elcometer.
Между изделием и рабочими поверхностями ультразвуковых преобразователей должен быть обеспечен надежный акустический контакт.
Для этого применяется специализированная контактная смазка-гель. Не стоит пренебрегать этим аспектом, так как возрастет уровень погрешности измерений.
Убедившись , что вся подготовка проведена правильна и мы имеем все необходимое , можно переходить к самим измерениям.
Выбор правильно режима измерений:
Защитные покрытия, включая краску, вызывают ошибочные результаты измерения толщины основного металла при использовании стандартных режимов измерения. Кроме того, зачистка поверхности для измерения и повторное нанесение покрытия предполагает значительный расход времени и средств.
С функцией Dual Multi реализованной в толщиномере DM5E нет необходимости удалять лакокрасочное покрытие. Нужно всего лишь выбрать режим Dual Multi (см рис.2), установить преобразователь на поверхность изделия и провести измерение.
Режим Dual Multi позволяет измерить толщину изделия через покрытие, производя измерения между последовательными донными эхосигналами. Диапазон измерения для каждого преобразователя изменяется в зависимости от типа и толщины покрытия, толщины металла, качества соединения покрытия с металлом. Данный режим работает со всеми датчиками серии DA для толщиномеров.
Процесс измерения через покрытие
Чтобы показания ультразвукового толщиномера были не искажены , необходимо преобразователь прикладывать к поверхности как можно плотнее.На представленных фотографиях мы видим , что измерения через покрытие и без покрытия - идентичны.
 |
|
|

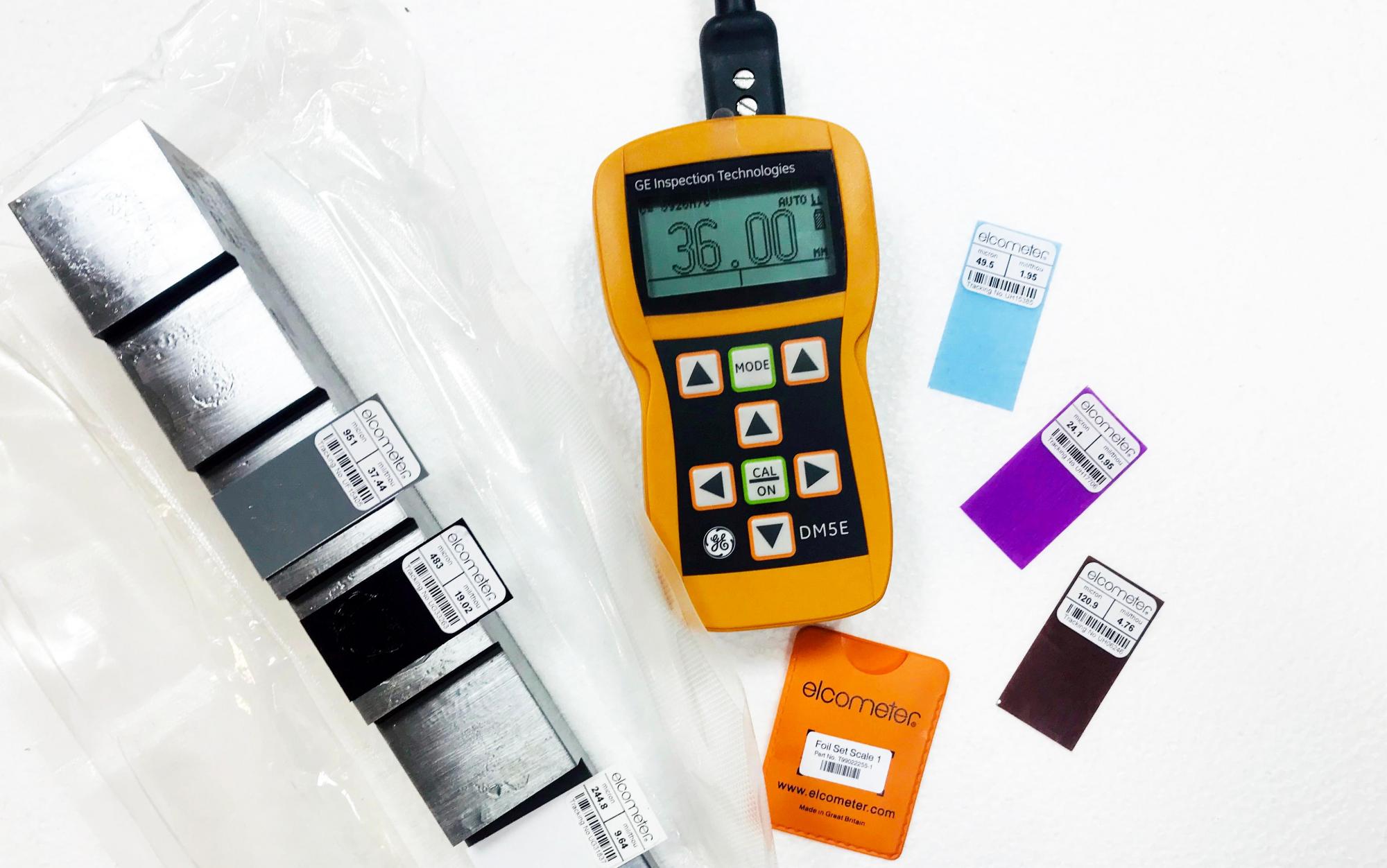

Рис. 3 Измерение через покрытие
|
Рис. 3 Измерение через покрытие
|
На ролике представленном ниже приведен пример измерения толщины с/без покрытия
Уход за прибором
Очистку прибора и дисплея производить мягкой салфеткой, слегка смоченной водой или нейтральным моющим средством для стекол. Запрещается использовать агрессивные растворители, так как при их применении детали из пластмассы могут быть разрушены или повреждены.
Правильное обращение с кабелем. Не допускать перекручивания или завязывания в узлы кабеля. • При подсоединении кабеля к прибору или отсоединении держать кабель следует только за разъемы.
