Повысьте точность метрологических измерений больших и сильно поглощающих деталей с помощью нового калибровочного фантома Ruby|plate 240 от компании Waygate Technologies!

5 сентября 2022

Статьи

Улучшенные рабочие процессы и точность для 3D метрологии 2.0

Эксклюзивно доступная в высокопроизводительном компьютерном томографе Phoenix V|tome|x M компании Waygate Technologies, технология True|position расширяет позиции измерения с заданной точностью до всех позиций, которые могут быть проверены с помощью инновационного запатентованного калибровочного фантома Ruby|plate.

Благодаря этому уникальному фантому с погрешностью калибровки менее 1 микрометра ,даже при максимальной длине зонда 130 мм можно не только обеспечить высокую точность измерения до (3,8 + L/100 мм) мкм для обеих позиций, соответствующих директиве VDI 2630, но и достичь замечательной точности (5,5 + L/50 мм) мкм для всех других позиций, помимо позиций VDI. Кроме того, с помощью полностью автоматизированной системы easy|calib можно обеспечить соответствие спецификации VDI (3,8 + L/100 мм) мкм на любой позиции всего за несколько минут калибровки.

Благодаря высокоавтоматизированным процедурам, новому калибровочному фантому Ruby|plate и True|positions, компенсирующему остаточные механические погрешности позиционирования, а также коррекции тепловых эффектов с помощью температурных датчиков, эти запатентованные инновации выводят рабочие процессы и точность метрологии КТ на новый уровень производительности.

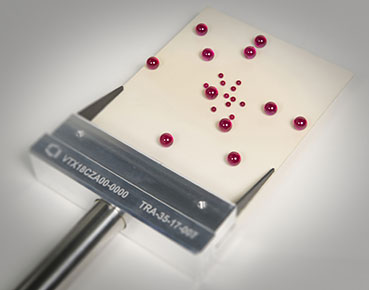

Самый большой калибровочный фантом с рубиновой пластиной

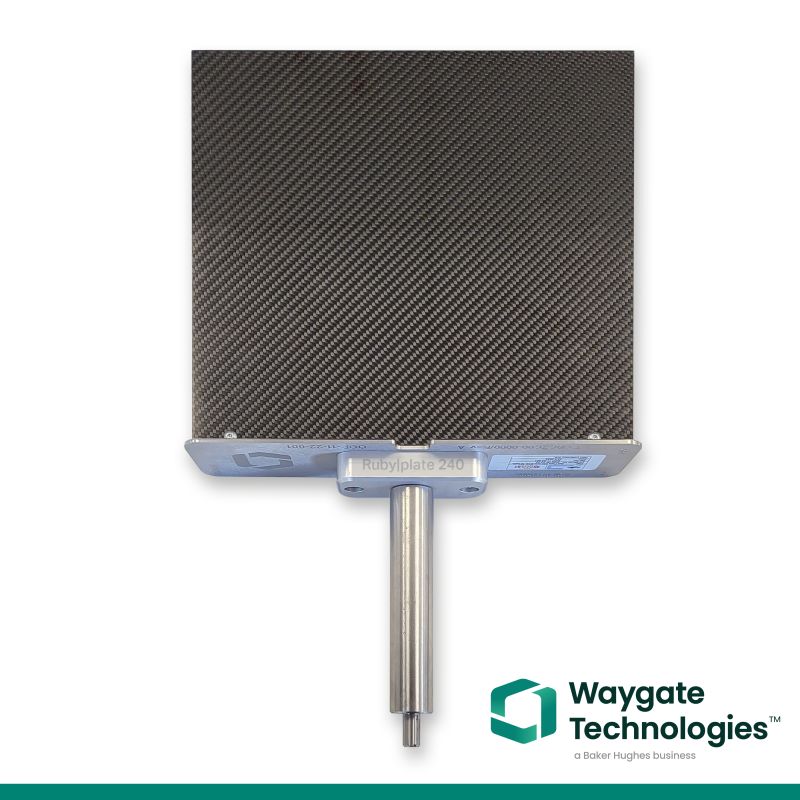

Для измерения больших, сложных объектов Waygate Technologies также предлагает калибровочный фантом Ruby|plate 240 для Phoenix V|tome|x C450, позволяющий пользователям выполнять прецизионную метрологию в соответствии с VDI 2630 со спецификацией SD ≤ (15 ± L/50 мм) мкм.

Запатентованный большой фантом обеспечивает точность измерения, совместимую с VDI / VDE 2630-1.3 , для более крупных объектов диаметром до 500 мм / высотой 1,000 мм / 100 кг , что позволяет точно описать SD ≤ (15 ± л / 50 мм) мкм.

Метрологическая спецификация VDI/VDE 2630-1.3 SD ≤ (6,8 ± л/100 мм) мкм , теперь также доступна для больших встроенных КТ-сканеров Phoenix V|tome|x L 300/450 CT.

Особенности продукта:

Высочайшая точность:

Микро КТ-сканер Phoenix V|tome|x M :

SD ≤ (3,8 ± L/100 мм) мкм в соответствии с директивой VDI 2630.

SD ≤ (5,5 ± L/50 мм) мкм или все другие положения, кроме положений VDI.

SD ≤ (3,8 ± L/100 мм) мкм в любом положении при использовании полностью автоматизированного инструмента Easy|calib.

Минифокусный компьютерный томограф Phoenix V|tome|x C :

SD ≤ (15 ± L/50 мм) мкм в обоих положениях VDI 2630 и, после применения Easy|calib, в любом положении.

Большой сканер Phoenix V|tome|x L300 и L 450 для скрытого монтажа:

SD ≤ (6,8 ± L/100 мм) мкм с микрофокусной рентгеновской трубкой в обоих положениях VDI 2630 и, после применения Easy|calib, в любом положении

Большой сканер Phoenix V|tome|x L300 и L 450 для скрытого монтажа:

SD ≤ (6,8 ± L/100 мм) мкм с микрофокусной рентгеновской трубкой в обоих положениях VDI 2630 и, после применения Easy|calib, в любом положении:

В 3 раза быстрее:

В 3 раза более быстрая проверка соответствия характеристик спецификациям VDI 2630 1.3 : благодаря значительному упрощению проверки с помощью нового запатентованного фантома Ruby|plate процесс можно сократить с 18 до 6 требуемых сканирований.

Проще:

Более быстрая и простая настройка КТ для выполнения прецизионных метрологических зада, с заданной точностью в нескольких позициях.
