Рентгеновская пленка Agfa NDT– качество, говорящее само за себя

Пленка Agfa – качество, говорящее само за себя.

История возникновения бренда Agfa восходит к девятнадцатому веку (производится с 1939 года) и является долгой историей инноваций и технологического лидерства. Бельгийский бизнес по производству фотопродукции и немецкий производитель цветных красок объединили свои усилия и стали всемирно известной компанией в области графики, здравоохранения, микрографии, кинематографии, фотографии и неразрушающего контроля.  В 2004 году GE приобрела Agfa NDT со своими решениями для радиографического, ультразвукового и вихретокового контроля и переименовала его в GE Inspection Technologies.

Промышленную рентгеновскую пленку Agfa NDT ценят за безупречное качество и надежность. Такая репутация является результатом постоянного стремления BHGE к высочайшим свойствам продукции. Постоянные исследования и разработки гарантируют, что продукт будет инновационным и соответствовать самым высоким стандартам. Таким образом, благодаря примененным изготовителем новым технологическим разработкам, стало возможным:

• получать калиброванные кристаллы серебра со сглаженными гранями, благодаря чему фотоэмульсия сохраняет свои свойства неизменными в течение нескольких лет;
• защищать фотослой с помощью покрытия, чрезвычайно устойчивого к внешним воздействиям, таким как пыль, электростатические разряды, трение листов друг об друга или поверхность кассеты и т.д.

Радиографическая пленка AGFA NDT являются именно тем самым распространенным типом пленок, который используется в промышленной радиографии, в связи с универсальностью и широтой применения.

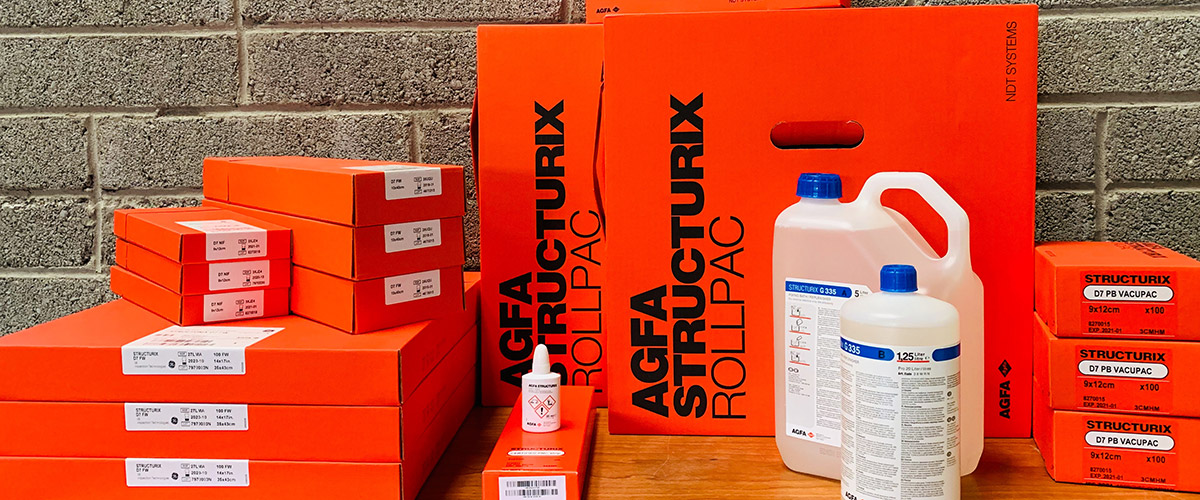

Пленки AGFA NDT поставляются во всех стандартных листовых и рулонных размерах (специальные размеры по запросу), а также в темной или дневной упаковке.

Пленка радиографическая имеет Европейский стандарт ISO 9001 (Международная организация по стандартизации, МОС) и для AGFA - норма жизни.

---

Плёнки для рентгеновских снимков AGFA производятся большими партиями. Чтобы соответствовать мировым стандартам качества, они производятся и пакуются на территории одного завода в условиях жёсткого контроля на самом современном оборудовании. AGFA упаковывает свои пленки автоматически в соответствии со стандартом ISO 9001, используя новые свинцовые экраны для каждой упаковки Pb VacuPac или Pb Rollpac. Этот метод исключает любые всевозможные дефекты пленок, вызванные свинцом или пылью в упаковке. Поэтому повторная пересъемка из-за подобных причин теперь далеко в прошлом.

Пленки BHGE AGFA NDT сохраняют решающее преимущество перед другими пленками благодаря новейшей эмульсии, которая обеспечивает повышенную контрастность и максимальную четкость деталей. Это значительно упрощает интерпретацию и расшифровку изображения, а также приятный синий оттенок, который пленка добавляет к изображению. При этом, даже самые мелкие дефекты чрезвычайно легко распознать.

Другой важной и уникальной особенностью пленок AGFA является специальное защитное верхнее покрытие

---

Широкий ассортимент продукции не должен ввести клиента в замешательство. Чтобы сделать правильный выбор, можно обратиться к нашим специалистам или подобрать радиографическую пленку самостоятельно, использую классификационные таблицы, приведенные ниже.

---

Технические характеристики пленок Agfa NDT и сферы применения

Параметры	D2	D3	D4	D5	D7	D8	F8 RCF	F8 NDT-1200
Средний градиент	7.2	6.4	6.0	5.7	5.2	4.6	4.6	3.3
Чувствительность (обрат.P)	1.5-2	2.5-3	4-5	6-7	10-12	14-15	50-300	800-1200
Класс EN 584-1	С1	С2	С3	С4	С5	С6
Наличие специального защитного слоя	+	+	+	+	+	+	+	+

Относительные факторы экспозиции

	100кВ (1)	200кВ (2)	Иридий 192 (3)	Кобальт 60 (4)	Линейный ускоритель 8 MB (5)	Контрастность (*)
AGFA NDT D2	9.0	7.0	8.0	9.0	9.0	6.0
AGFA NDT D3s.c.	9.5	8.0	-	-	-	5.3
AGFA NDT D3	4.1	4.3	5.0	5.0	5.1	5.5
AGFA NDT D4	3.0	2.7	3.0	3.0	3.1	5.4
AGFA NDT D5	1.7	1.5	1.5	1.5	1.5	5.4
AGFA NDT D7	1.0	1.0	1.0	1.0	1.0	5.4
AGFA NDT D8	0.6	0.65	0.6	0.6	0.6	4.3

(1) В соответствии с ANSI PH 2.8, ISO 7004, без свинцовых экранов.
(2) В соответствии с ANSI PH 2.8, ISO 7004 и EN 584-1, со свинцовыми экранами 0,027 мм.
(3) 8 мм Си фильтрование, свинцовые экраны 0,1/0,2 мм.
(4) Экспозиция со свинцовыми экранами 0,1/0,2 мм.
(5) Экспозиция с металлическими экранами: передний - 1 мм; задний - 1 мм. Объект Fe -160 мм, расстояние фокус - плёнка (FFD-2M).
(*) Контрастность. Средний градиент участка характеристической кривой в диапазоне плотностей от 1,5 до 3,5. Определен при 200 кВ в соответствии с ISO 7004.

Качество изображения и классы

Введение стандартов классификации промышленных радиографических плёнок EN 584-1, ASTM Е-1815 (Американское общество по испытанию материалов) и ISO 11699-1, JIS-K7627 (Японский промышленный стандарт), очень важно для классификации типов плёнок в сочетании с соответствующим процессом обработки.
Эти стандарты определяют различные типы промышленных радиографических плёнок, в соответствии с объективно заданными параметрами, которые и определяют качество снимка.
Стандарты контроля за обработкой плёнок EN 584-2 и ISO 11699-2 предусматривают процесс фотообработки на уровне пользователя. Целью этого является уверенность в том, что классифицированная система при повседневном применении даст ожидаемые результаты.

Результатом возможности объективного определения характеристик пленочных систем (Пленка + Химреактивы + Фотообработка) является то, что радиография остаётся основным и наиболее широко распространенным методом НК.
Система классификации определяет пленку вместе со средствами ее обработки (тип обработки и химреактивы). Это подчеркивает важность обработки при формировании изображения.

Параметры:

• G2 - (контраст) при плотности почернения D=2;
• G4 - (контраст) при плотности почернения D=4;
• SD - (шум) при плотности почернения D=2;
• G/SD- при плотности почернения D=2;

Качество изображения и классы пленок

Новый				Старый
Тип пленки AGFA NDT	CEN EN 584-1	ASTM E 1815-96	ISO 11699-1	JIS K7627	ISO 5579	DIN 54-117	RCC-M	BS 2600
D2	C1	спец.	T1	T1	GI	GI	1	A
D3s.c.			T1	T1	GI	GI	1	A
D3	C2	I	T1	T1	GI	G2	2	A
D4	C3	I	T2	T2	GI	G2	3	A
D5	C4	I	T2	T2	GII	G2	3-4	A
D7	C5	II	T3	T3	GIII	G3	4	B
D8	C6	III	T4	T4	GIII	G4	4-4	B

 А/Автоматическая обработка

Тип пленки AGFA NDT	CEN	ISO	ASTM	плотность 2	плотность 4	плотность 2	плотность 2	S	D=2
D2	C1	T1	спец.	5.2	9.1	0.014	371	32	22.3
D3	C2	T1	I	4.7	8.6	0.016	294	64	14.0
D4	C3	T2	I	4.6	7.6	0.020	232	100	8.7
D5	C4	T2	I	4.4	7.6	0.026	169	200	4.6
D7	C5	T3	II	4.4	7.6	0.031	142	320	3.2
D8	C6	T4	III	4.1	5.2	0.035	114	400	2.2

B/Ручная обработка

Наименование	Характеристики	Область применения
AGFA NDT D2	Сверхмелкозернистая пленка с очень высоким контрастом. Идеальна для снимков, требующих наиболее четкой передачи деталей изображения.	электронные компоненты композиционные материалы литые детали (легкие металлы и сплавы) многопленочная техника
AGFA NDT D3s.c.	Пленка с нанесенным с одной стороны слоем эмульсии, дающая наилучшее качество снимка, высокий контраст, приятный цвет, достоверность расшифровки. Бесцветное проводящее покрытие защищает поверхность пленки в любых условиях.	электронные компоненты композиционные материалы нейтронная радиография многопленочная техника техника проекционной радиографии с увеличением
AGFA NDT D3	Сверх мелкозернистая пленка с очень высоким контрастом. Это обуславливает очень хорошую передачу деталей, которая соответствует требованиям применения НК. Для экспозиции со свинцовыми экранами используются рентгеновское и гамма излучения или излучение ускорителей.	электронные компоненты композиционные материалы литые детали многопленочная техника высокое качество сварных швов качество по нормам атомной промышленности авиационная и космическая промышленность
AGFA NDT D4	Сверхмелкозернистая плёнка с очень высоким контрастом. Подходит для широкого диапазона применений с высокими требованиями к качеству. Для экспонирования со свинцовыми экранами, используя рентгеновское и гамма излучения или излучение ускорителей.	электронные компоненты композиционные материалы литые детали авиационная и космическая промышленность многопленочная техника высокое качество сварных швов оборонная и атомная промышленности
AGFA NDT D5	Очень мелкозернистая пленка с высоким контрастом. Прекрасно подходит для обнаружения несплошностей. Эта пленка предназначена для использования со свинцовыми экранами, используя рентгеновское или гамма излучения.	судостроение сварные швы многоплёночная техника литые детали авиационная и космическая промышленность
AGFA NDT D7	Мелкозернистая пленка с высоким контрастом и высокой чувствительностью. Применяется для экспонирования отдельно или со свинцовыми экранами. При этом используются рентгеновское или гамма излучения.	композиционные материалы литые детали и сварные швы авиационная и космическая промышленность оборонная промышленность многоплёночная техника
AGFA NDT D8	Высококонтрастная и очень высокочувствительная плёнка со средним размером зерна. Подходит для широкого применения. Может использоваться для экспонирования отдельно или со свинцовыми экранами. Это обеспечивает высокое качество изображения при короткой экспозиции.	бетон и тяжелые конструкции литые детали многоплёночная техника
