Портативная точность, детализация и производительность. Компания Nikon Metrology представила новинку в сфере лазерного измерениия и контроля мобильную координатно-измерительную систему ModelMaker H120 и MCAx S.

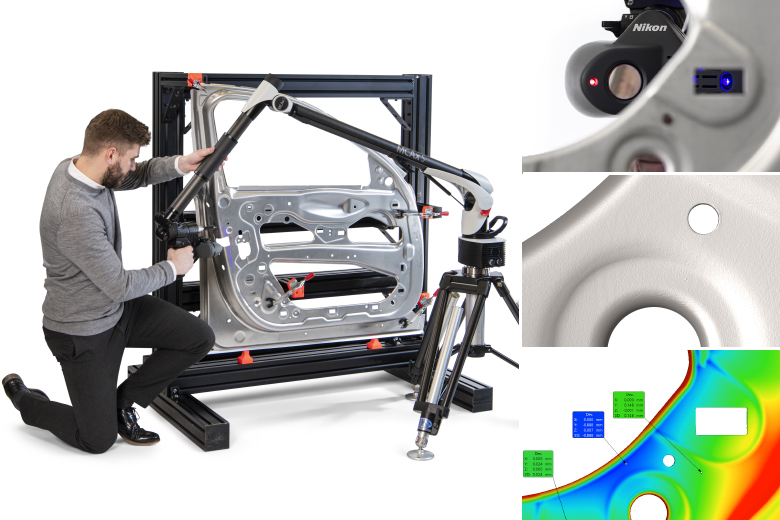

Портативная точность, детализация и производительность. Компания Nikon Metrology представила новинку в сфере лазерного измерениия и контроля мобильную координатно-измерительную систему ModelMaker H120 и MCAx S. Координатно - измерительная рука MCAx S в сочетании с ультрасовременным лазерным сканером ModelMaker H120 представляют универсальную систему для быстрого, надежного и точного анализа размеров продукта, как произвольной, так и строгой геометрической формы.
Применение координатно - измерительной машины типа "рука"
Благодаря своей гибкости эта комбинация зарекомендовала себя как бесценный инструмент во многих отраслях промышленности на рабочих местах, начиная от цеха до метрологической лаборатории.
- Быстрая и точная мультисенсорная 3D проверка
- Проверка деталей на CAD: проверка первой статьи по модели CAD
- Проверка геометрических особенностей
- Проверка зазоров
- Реверс-инжиниринг
- Оцифровка для аддитивного производства
Ключевые особенности системы координатно-измерительной системы
Бесперебойная высокопроизводительная проверка реализована благодаря ведущим в своем классе возможностям сканера ModelMaker H120 для измерения мелких деталей с высокой точностью на крупных деталях в короткие сроки.
Точность, простота использования и гибкость 7-осевого рычага MCAx S обеспечивают точное зондирование параллельно сканированию.
- Измерьте острые края и крошечные детали
- Осмотрите большие площади поверхности со скоростью
- Свободные или геометрические поверхности
- Сканирование вокруг и даже внутри больших сложных форм
Сканирование любого материала с ким
Измерить любой материал
Инновационный и проверенный динамический контроль мощности лазера Nikon позволяет сканировать практически любую комбинацию материалов без специальных знаний опытного пользователя. В сочетании со способностью руки MCAx S работать со сканером и зондом одновременно, возможен так же тактильный осмотр скрытых деталей.
запатентованная лазерная оптимизация в реальном времени ESP для каждой точки- сканирование матовых, отражающих, черных, почти прозрачных и разноцветных поверхностей одновременно
- работа со сложными материалами
- сканирование мягких на ощупь или покрытых деталей, которые могут деформироваться или быть повреждены сенсорным датчиком
- тактильный зонд позволяет проводить измерения прозрачных материалов или в глубоких углублениях и ограниченных областях

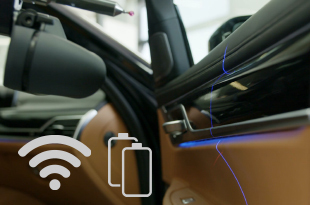

запатентованная лазерная оптимизация в реальном времени ESP для каждой точкиБеспроводное сканирование координатно - измерительной рукой
Высокоскоростное подключение к Wi-Fi и питание от аккумулятора увеличивают общую систему с еще большей мобильностью и простотой настройки.
Производительность сканирования с помощью ModelMaker H120 обеспечивает одинаковые уровни точности, скорости и качества независимо от того, используется ли кабель или используется гибкость при полноценной беспроводной работе.
Стабильность и портативность системы
Универсальность системы позволяет использовать ее в любых условиях. Благодаря быстрому подключению к различным креплениям пользователи могут точно определить, где и для какого приложения используется система. Приведение системы к той части, которая будет измерена, или производственная линия экономит драгоценное время и организацию, позволяя пользователям быстро получать необходимые результаты.
Термокомпенсация в сочетании с углеродными материалами для стабильности означает, что пользователи могут каждый раз настраивать и немедленно измерять в пределах спецификации.
- Использование в любой промышленной среде
- Полная термостойкость и нулевой прогрев
- Простая транспортировка в одном кейсе и простая настройка
- Измерять детали в диапазоне от миллиметров до метров
- Выбор штативов, оснований и подставок
Сертификация ISO производительности системы сканирования
Чтобы обеспечить полное доверие к решению, каждая поставляемая комбинация ModelMaker H120 и MCAx S arm получает системную сертификацию производительности сканирования в соответствии с ISO 10360-8: 2013 Приложение D.
Определяет повторяемость системы (ким с оптическим датчиком), измеряющего калиброванную сферу из разных сочленений руки и разных векторов ортогонального сканирования в разных местах объема ким.
MCAx S arm также получает всестороннюю сертификацию производительности зондирования в соответствии со стандартом ISO 10360-12: 2016.
