По трубопроводу эмульсии, по существу, проходит смесь битума, горячей воды и пара. К сожалению, этот критически важный объект подвержен различным механизмам повреждения, среди которых растрескивание (включая коррозионное растрескивание) является одним из наиболее распространенных и, как известно, одной из основных причин аварий на трубопроводе.
Чтобы должным образом снизить риски, владельцу североамериканского трубопровода потребовался осмотр длинного участка эмульсионного трубопровода. После рассмотрения возможности проведения контроля с помощью магнитных частиц (MPI) - фактического метода прямого осмотра трубопроводов - ряд причин побудили лиц, принимающих решения, выбрать альтернативный цифровой метод.
Задача
Осмотр трубопровода диаметром 24 дюйма на 32-километровом участке - это все равно что осматривать территорию, эквивалентную 12 футбольным полям… и искать мельчайшие детали. Общая площадь, подлежащая обследованию, просто гигантская. Тем не менее, здесь нет места для ошибок (например, если трещина не обнаружена), и проверка неразрушающим контролем должна быть надежной (от начала до конца), оставаясь безопасной.
Чтобы сделать контроль более сложным, поверхность трубопровода была горячей (150 ° C), что указывало на сухой MPI как на первый метод проверки неразрушающего контроля. Однако MPI имеет ряд ограничений и недостатков. Действительно, сухой MPI - это длительный процесс проверки, поэтому проверка 32 километров с помощью этой техники заняла бы невероятное количество времени.
Это также требует тщательной подготовки поверхности (например, тщательной пескоструйной обработки и тщательной окраски, поскольку правильный контраст является ключевым моментом в этой технике). Более того, на него неизбежно влияют погодные условия, условия окружающей среды и температура наружного воздуха.
Помимо этих ограничений, нужно признать, что на MPI всегда влияет человеческий фактор. Практически все этапы процедуры проверки MPI в значительной степени зависят от оператора: подготовка поверхности, намагничивание, интерпретация и составление отчетов. Хотя MPI чрезвычайно полезен в самых разных контекстах, он по своей сути зависит от человеческого фактора, который влияет на повторяемость результатов.
Ярким примером, безусловно, является попытка обнаружить очень маленькую трещину под трубопроводом после нескольких часов манипуляций с вилкой в негостеприимной среде. Действительно, после рассмотрения сухого MPI для лиц, принимающих решения, стало очевидно, что этот метод потребует слишком много времени и слишком много технических специалистов, а также дает ограниченную уверенность в результатах проверки. Возможность фактически собирать данные, отображать результаты и архивировать цифровые записи также была ключевой особенностью, которую может дать только метод цифровой проверки.
Решение
В качестве альтернативы сухому MPI владелец трубопровода и инспекционная компания решили выбрать вихретоковый массив (ECA), цифровой метод электромагнитного неразрушающего контроля, который позволяет очень эффективно обнаруживать растрескивание поверхности даже в присутствии краски или покрытия. Инструмент Eddyf’s Spyne ™, безусловно, является идеальным воплощением ECA, когда речь идет о длинных трубопроводах эмульсии.
Благодаря непревзойденному охвату 8 дюймов (200 мм) и скорости сканирования, которая может достигать 24 дюймов / сек (600 мм / сек), Spyne является идеальным инструментом для обнаружения изолированных трещин длиной от 3 мм и до 1 мм. в глубину, в дополнение к типичным кластерам коррозионного растрескивания под напряжением (SCC), обнаруживаемым во время прямых оценочных работ.
Высокая чувствительность инструмента в сочетании с простотой использования и устойчивостью к повышенной температуре поверхности, безусловно, являются ключевыми факторами, которые побудили лиц, принимающих решения, выбрать эту проверку неразрушающего контроля.
Преимущества
Многочисленные слепые и полевые испытания показали, что Spyne выгодно отличается от MPI, когда дело касается обнаружения SCC на трубопроводах. Без сомнения, инструмент менее зависим от оператора и снижает нагрузку на технических специалистов (особенно при неидеальной подготовке поверхности), неблагоприятных погодных условиях или физически труднодоступных местах (например, тесноте под трубопроводом) .
Инструмент Spyne систематически приводил к обнаружению большего количества SCC, чем MPI, за меньшее время, без увеличения количества ложных срабатываний, обеспечивая при этом полные цифровые записи проверки. Вероятность обнаружения (PoD), предлагаемая инструментом Spyne, наряду с аспектом повторяемости метода и полными цифровыми записями (включая архивирование) являются серьезными преимуществами перед MPI.

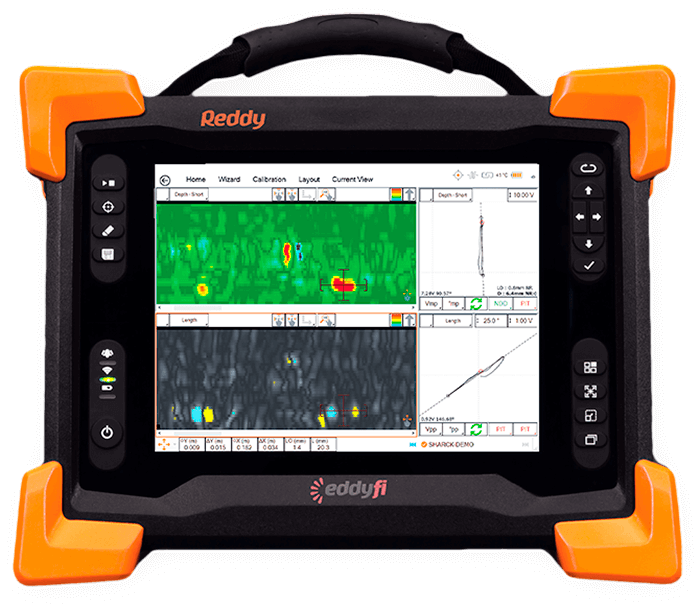

Spyne работает в сочетании с Eddy Reddy®, прочным портативным прибором ECA с большим мультисенсорным экраном, на котором отображаются карты с цветовой кодировкой (C-сканы), созданные инструментом. Поскольку Spyne имеет кодировщик, все данные записываются с пространственной привязкой, поэтому трещины, появляющиеся на экране, могут быть точно расположены на реальном конвейере. Благодаря возможностям вспомогательного обнаружения Reddy, все признаки трещин выделяются программным обеспечением, чтобы технические специалисты могли уверенно отличить трещину от ложного сигнала, чтобы предпринять наиболее подходящие действия. Наконец, решение предоставляет отчеты на месте благодаря хорошо продуманному архивируемому отчету о проверке.
Что касается скорости проверки, то тот факт, что ECA не требует обширной подготовки поверхности, значительно экономит время. Добавление в уравнение большого охвата датчика и допустимой скорости сканирования означает, что проверка ECA, подобная этой, обычно в 2–5 раз быстрее, чем MPI, при этом обеспечивая гораздо большую плотность данных.
Это специальное решение ECA представляет собой лишь часть того, что мы делаем в Eddyf. Бросьте нам вызов спецификациями вашего проекта!
