Прорывная технология LADAR устанавливает новый стандарт бесконтактной оптической размерной метрологии для обрабатывающей промышленности

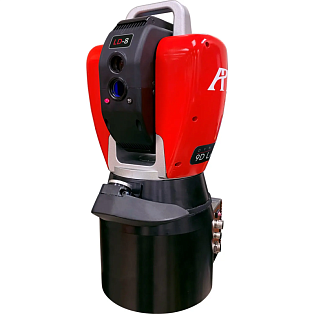

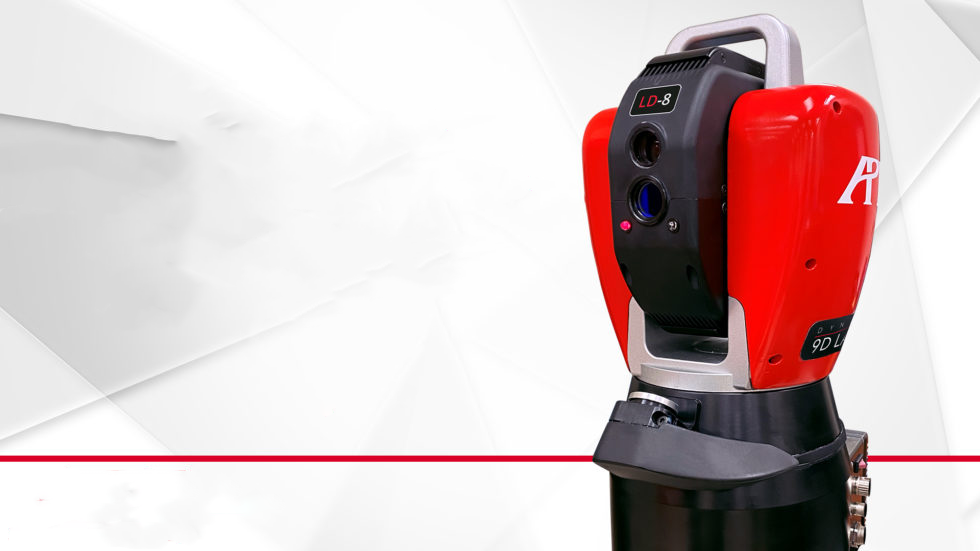

В Control API запускает DYNAMIC 9D LADAR , инновационную систему лазерного обнаружения и измерения дальности, которая собирает данные как о размерах, так и о геометрии поверхности. Он включает в себя революционную технологию, которая призвана произвести революцию в автоматизированных производственных измерениях. Запатентованная система Dynamic 9D LADAR предлагает самую быструю и точную систему LADAR на основе интерферометрии, включающую технологию интерферометрии оптического частотного щебета (OFCI).
Сбор точных данных о производственных измерениях с помощью 9D LADAR представляет собой решение для контроля размеров нового поколения. 9D LADAR собирает данные о размерах и геометрии поверхности, предназначенные для автомобильной, аэрокосмической и транспортной промышленности.
Dynamic 9D LADAR заменяет традиционные автономные координатно-измерительные машины (КИМ) большого объема, а также решения для контроля в непосредственной близости от линии и в линии с использованием как оптических лазерных датчиков, так и датчиков сканирования структурированного света.
Системы 9D LADAR обрабатывают измеренные данные с впечатляющей скоростью 20 000 точек в секунду и скоростью сканирования 0,2 секунды/см 2 . Кроме того, широкий динамический диапазон 9D LADAR нечувствителен к отражательной способности цели, может измерять полупрозрачные материалы и способен измерять характеристики цели с углом падения до 85 градусов. Растровое сканирование высокой плотности обеспечивает скорость до 50 строк в секунду с межстрочным интервалом 0,1 мм. Встроенная эталонная система весов 9D LADAR обеспечивает непревзойденную точность 2D и 3D всего 6 мкм/м, обеспечивая точность, сравнимую с эталонной точностью КИМ большого объема.

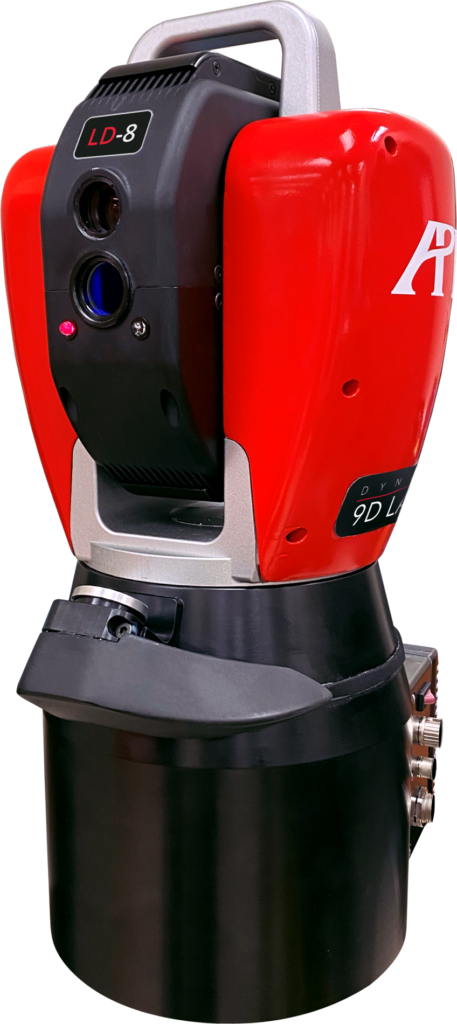

Компактный дизайн Dynamic 9D LADAR, вес которого составляет всего 10,4 кг, включает в себя встроенный контроллер с интерфейсом Ethernet, что обеспечивает бесшовную интеграцию как с портальными рамами КИМ, так и с 6-осевыми промышленными роботами, включая конфигурации с 7-осевым креплением на рельсах.
Интеллектуальная система камер iVision компании 9D LADAR обеспечивает мгновенную визуализацию деталей для автоматического планирования пути сканирования, обеспечивая как автоматическое измерение характеристик, так и измерение целевой области, а также возможность удаленного измерения.
9D LADAR имеет размер пятна лазерного луча всего 32 мкм и доступен в 3 вариантах модели в зависимости от требуемого диапазона измерений: LD-8: диапазон 0,5–8 м, LD-15: диапазон 1–15 м и LD- 25: диапазон 1,5–25 м.
Предыдущая технология лазерного радара требовала усреднения больших выборок для получения приемлемой точности, что существенно замедляло скорость сбора данных. Это привело к тому, что и точность, и производительность сильно зависели от отражательной способности поверхности, угла падения и фонового шума в производственных условиях.
Новая технология LADAR, разработанная API, использует лазерный чирп со скоростью 20 кГц для создания широкого спектра оптических помех, так что расстояние до цели определяется точно со стократно большей чувствительностью и устраняет прошлые проблемы, связанные с отражательной способностью поверхности, низкими скоростями, ограниченной точностью, ограничивающими углами падения. , и восприимчивость к шуму, устаревшие традиционные лазерные радарные системы.
API Dynamic 9D LADAR предоставляет данные X, Y, Z, I, J, K для каждой сгенерированной точки помутнения вместе с добавлением данных R, G, B, что позволяет отображать отсканированные данные непосредственно на захваченном изображении с камеры. Эта уникальная возможность позволяет отображать характеристики с отчетливым цветовым контрастом фона, векторами поверхности, шероховатостью поверхности и т. д., которые трудно выделить только с помощью стандартных трехмерных данных облака точек.
ПРЕДОСТАВЛЕНИЕ ПРИЛОЖЕНИЙ КАЧЕСТВА 4.0
Автоматизированные портативные измерения
Компактный размер и легкая конструкция 9D LADAR позволяют доставлять прибор непосредственно на производственные площадки, что позволяет быстро выполнять автоматические измерения с минимальным временем настройки. Вариабельность измерений при использовании современных тактильных и оптических измерительных приборов с ручным управлением устраняется автоматическим выполнением всех измерений. Автоматизированные портативные измерения
КИМ остается рабочей лошадкой производственных организаций из-за своей эталонной точности, но обычно изолирован от производственного цеха из-за низкой скорости измерения. Dynamic 9D LADAR может быть легко интегрирован с портальной или мостовой КИМ большого объема, предлагая решение для высокоскоростных оптических измерений, исключая сложное программирование КИМ и сокращая время циклов измерения КИМ в 10 раз.
Роботизированные автоматизированные измерения
Технология бесконтактного лазерного радара уже доказала свою способность измерять автомобильные детали, в том числе полностью «белые тела», что делает ее идеальной для полностью автоматизированных измерений в стиле КИМ рядом с производственными линиями. Прецизионное автоматизированное высокоскоростное «растровое» сканирование 9D LADAR обеспечивает как сбор данных об облаке точек геометрии поверхности, так и размерные данные «зазор и выравнивание». Повышенная скорость и скорость сбора данных 9D LADAR значительно расширяют возможности для ускорения производства. Системы могут быть установлены в линию или рядом с линией.
Новый API Dynamic 9D LADAR значительно повышает производительность и производительность измерений для всех автомобильных приложений.
Multi-LADAR – In-Line BIW Inspection
Высокая скорость сканирования и универсальность 9D LADAR позволяют изменить парадигму инспекции в потоке, предоставляя полностью программируемое измерительное решение, которое можно установить, обеспечивая как полную инспекцию кузова автомобиля, включая измерения критических зазоров и заподлицо, так и получение данных общего управления процессом. Адаптивное управление операциями Quality 4.0.
API предлагает динамическое отслеживание позиционирования робота с помощью лазерного трекера RADIAN 6DoF, обеспечивающего точное позиционирование робота в реальном времени.
ИСТИННЫЙ ЦВЕТ ЦИФРОВОЙ ДВОЙНИК
Путь сканирования измерения 9D LADAR автоматически генерируется в программном обеспечении API MeasurePro, которое также захватывает сгенерированные данные облака точек в режиме реального времени с динамическим представлением на экране. Геометрический анализ элементов и поверхностей по данным облака точек может выполняться непосредственно в MeasurePro или во всех основных сторонних программах вместе с созданием цифрового двойника измеренной детали путем прямого сравнения с данными CAD номинальной детали.
Уникальные данные RGB, содержащиеся в сгенерированном облаке точек, обеспечивают полноцветное представление отсканированной детали с соответствующей точностью, выделением несоответствий поверхности и воспроизведением подлинного цвета физической детали.
